سیستم خورشیدی برای خانه؛ راهنمای کامل انتخاب، طراحی، نصب و نگهداری سیستم خورشیدی خانگی
سیستم خورشیدی در خانه؛ راهنمای کامل انتخاب، طراحی، نصب و نگهداری سیستم خورشیدی خانگی
امروزه انرژی خورشیدی یکی از مهم‌ترین فناوری‌های حوزه انرژی‌های تجدیدپذیر به شمار می‌رود. افزایش هزینه‌های انرژی، اهمیت کاهش انتشار گازهای گلخانه‌ای، توسعه فناوری‌های فتوولتائیک و نیاز به تأمین برق در مناطق مختلف باعث شده است استفاده از پنل خورشیدی خانگی مورد توجه صاحبان منازل، ویلاها، ساختمان‌های تجاری و حتی مجتمع‌های مسکونی قرار گیرد.
سیستم خورشیدی خانگی می‌تواند با هدف‌های مختلفی طراحی شود؛ از کاهش وابستگی به شبکه برق گرفته تا تأمین برق یک ساختمان در مناطق فاقد شبکه و یا فروش برق تولیدی به شبکه، البته بسته به قوانین و مقررات محل نصب.
در این مقاله، با ساختار یک سیستم خورشیدی خانگی، نحوه عملکرد پنل‌ها، انواع سیستم‌های خورشیدی، نحوه انتخاب پنل و اینورتر، محاسبه ظرفیت مورد نیاز، مراحل نصب، نکات ایمنی، نگهداری، هزینه‌ها و پرسش‌های متداول آشنا می‌شوید.
فهرست مطالب
-
پنل خورشیدی خانگی چیست؟
-
پنل خورشیدی چگونه برق تولید می‌کند؟
-
اجزای اصلی یک سیستم خورشیدی خانگی
-
انواع سیستم‌های خورشیدی برای خانه
-
مزایای نصب پنل خورشیدی برای خانه
-
معایب و محدودیت‌های سیستم خورشیدی خانگی
-
قبل از نصب پنل خورشیدی چه مواردی باید بررسی شود؟
-
چگونه ظرفیت سیستم خورشیدی خانه را محاسبه کنیم؟
-
انتخاب پنل خورشیدی مناسب
-
انتخاب اینورتر مناسب
-
آیا سیستم خورشیدی خانگی به باتری نیاز دارد؟
-
مراحل نصب پنل خورشیدی
-
نکات مهم سیم‌کشی و حفاظت الکتریکی
-
جهت و زاویه نصب پنل‌های خورشیدی
-
نگهداری و سرویس پنل خورشیدی
-
عمر مفید تجهیزات خورشیدی
-
هزینه اجرای سیستم خورشیدی خانگی
-
نصب نیروگاه خورشیدی پشت‌بامی و فروش برق در ایران
-
اشتباهات رایج هنگام خرید و نصب پنل خورشیدی
-
سوالات متداول
-
جمع‌بندی

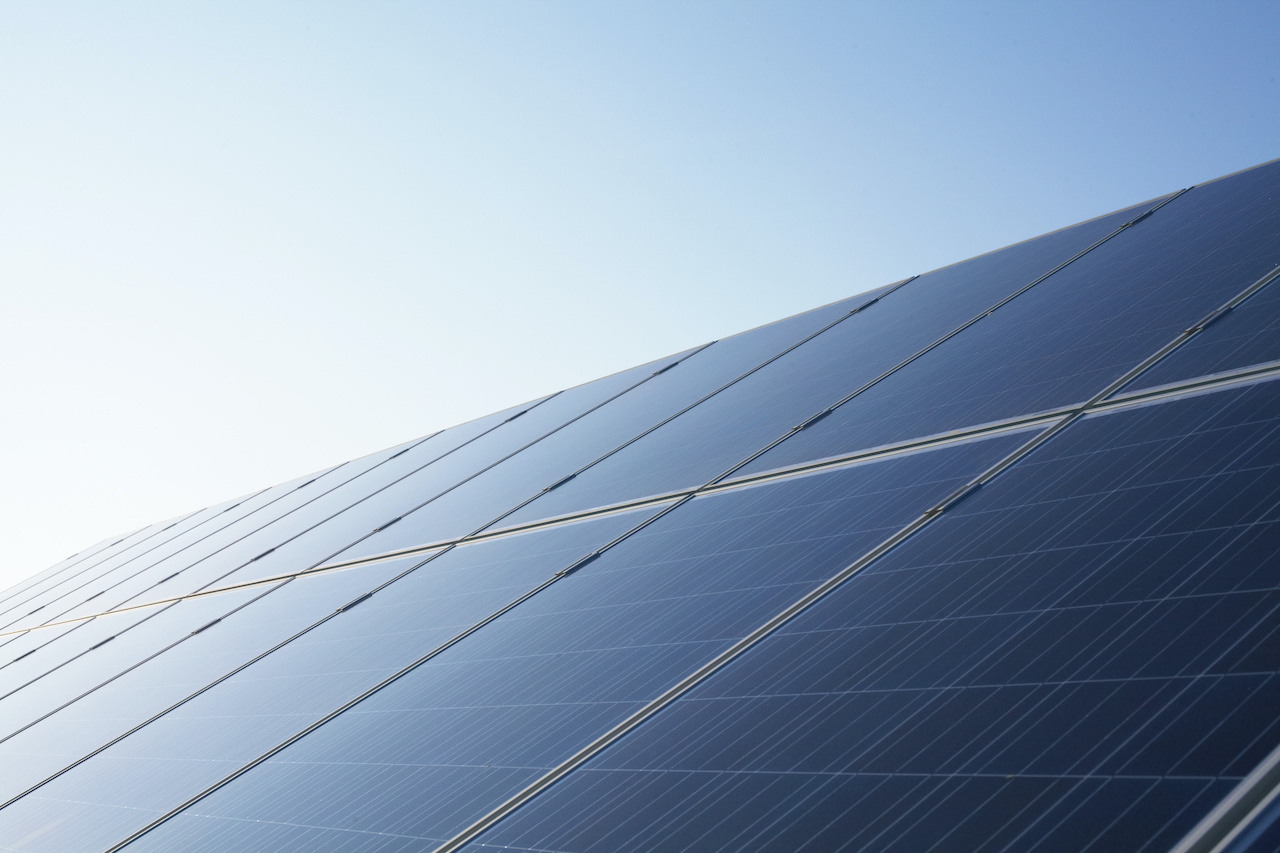

پنل خورشیدی چیست؟
پنل خورشیدی یا ماژول فتوولتائیک (Photovoltaic Module) یکی از اصلی‌ترین تجهیزات یک سامانه تولید برق خورشیدی است که وظیفه آن تبدیل انرژی تابشی خورشید به انرژی الکتریکی است. این تبدیل به کمک اثر فتوولتائیک (Photovoltaic Effect) در سلول‌های خورشیدی انجام می‌شود.
سلول‌های خورشیدی از مواد نیمه‌رسانا ساخته می‌شوند و با دریافت نور خورشید، شرایطی ایجاد می‌کنند که در مدار خارجی جریان الکتریکی به وجود آید. برق تولیدشده توسط سلول‌های فتوولتائیک در ابتدا به صورت جریان مستقیم (DC) است. در سیستم‌هایی که برق تولیدی قرار است برای تجهیزات معمولی ساختمان یا شبکه برق استفاده شود، این انرژی توسط اینورتر خورشیدی یا سانورتر به جریان متناوب (AC) تبدیل می‌شود.
بنابراین، پنل خورشیدی بخش تولیدکننده انرژی در یک سیستم فتوولتائیک است؛ اما خود پنل به‌تنهایی یک نیروگاه کامل محسوب نمی‌شود و برای استفاده از انرژی تولیدشده، تجهیزات دیگری مانند اینورتر، کابل، سازه نگهدارنده و تجهیزات حفاظتی مورد نیاز هستند. در سیستم‌هایی که نیاز به ذخیره انرژی وجود دارد نیز باتری یا سامانه ذخیره‌سازی به مجموعه اضافه می‌شود.

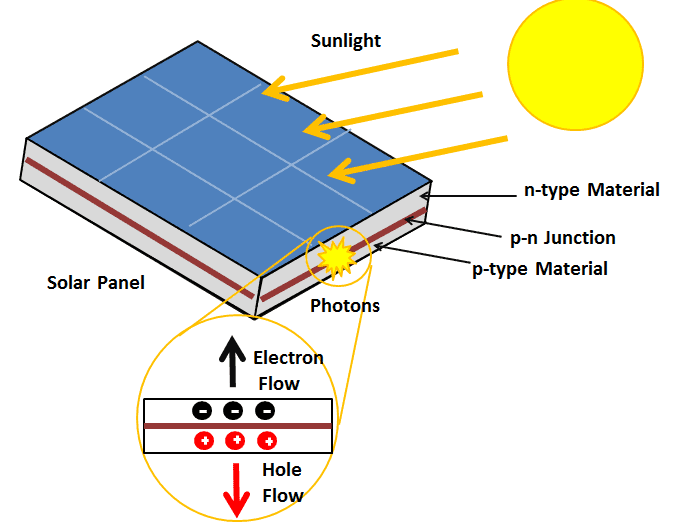

پنل خورشیدی چگونه کار می‌کند؟
فرآیند تولید برق در پنل خورشیدی از تابش نور به سطح سلول‌های فتوولتائیک آغاز می‌شود. هر سلول خورشیدی از یک ماده نیمه‌رسانا تشکیل شده است که می‌تواند انرژی نور خورشید را دریافت و به انرژی الکتریکی تبدیل کند. هنگامی که فوتون‌های نور خورشید به سلول برخورد می‌کنند، در ساختار نیمه‌رسانای آن شرایط لازم برای حرکت حامل‌های بار ایجاد می‌شود. در نتیجه، اختلاف پتانسیل و جریان الکتریکی در مدار شکل می‌گیرد.

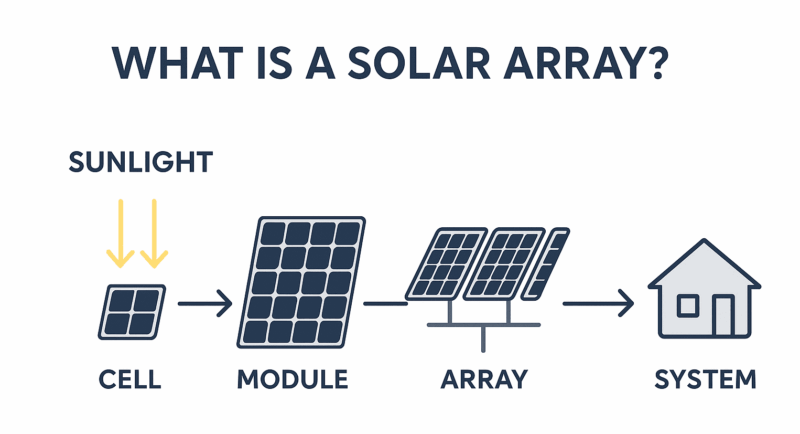

یک سلول خورشیدی به‌تنهایی توان محدودی تولید می‌کند. به همین دلیل، تعداد زیادی سلول در کنار یکدیگر قرار می‌گیرند و به صورت الکتریکی به هم متصل می‌شوند تا یک ماژول یا پنل خورشیدی تشکیل شود. با اتصال چند پنل به یکدیگر نیز می‌توان یک آرایه خورشیدی (Solar Array) با توان و ولتاژ مورد نیاز سیستم ایجاد کرد.
اجزای اصلی سیستم خورشیدی خانگی
یک سامانه خورشیدی خانگی می‌تواند شامل تجهیزات زیر باشد:
پنل خورشیدی
پنل، بخش تولیدکننده انرژی سیستم است. ظرفیت پنل بر حسب وات یا کیلووات‌پیک (Wp/kWp) بیان می‌شود.
اینورتر خورشیدی
اینورتر یکی از مهم‌ترین اجزای سیستم است و برق DC پنل‌ها را به AC تبدیل می‌کند. در سامانه‌های خانگی، بسته به نوع طراحی می‌توان از String Inverter، Microinverter یا Hybrid Inverter استفاده کرد. در اینورترهای رشته‌ای، چند پنل به یک ورودی یا چند ورودی اینورتر متصل می‌شوند؛ در حالی که در میکرواینورتر، تبدیل انرژی برای هر پنل به صورت مستقل انجام می‌شود. این تفاوت در شرایطی مانند وجود سایه روی بخشی از پنل‌ها اهمیت پیدا می‌کند.

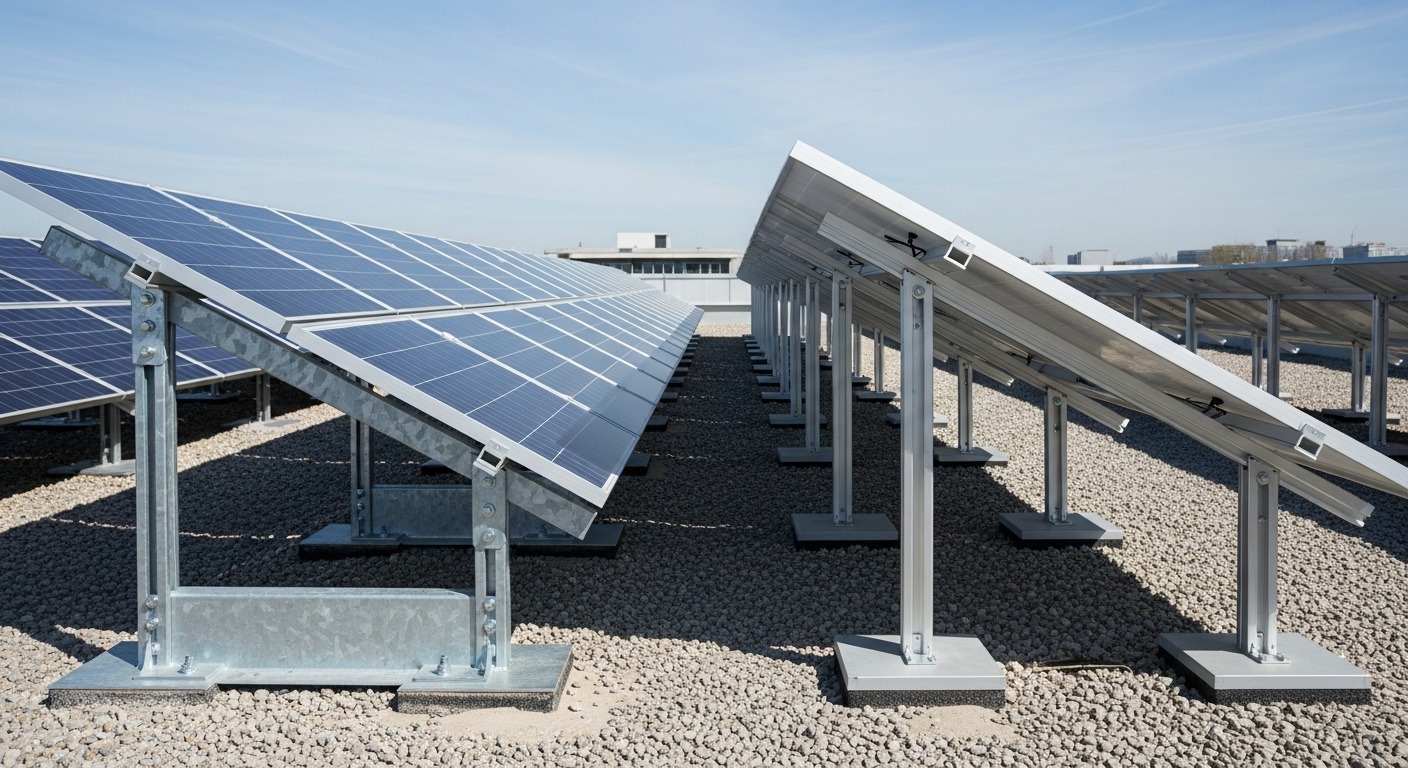

سازه نگهدارنده
پنل‌ها باید روی سازه‌ای مقاوم و مناسب نصب شوند تا در برابر وزن تجهیزات، باد و شرایط محیطی پایداری کافی داشته باشند.

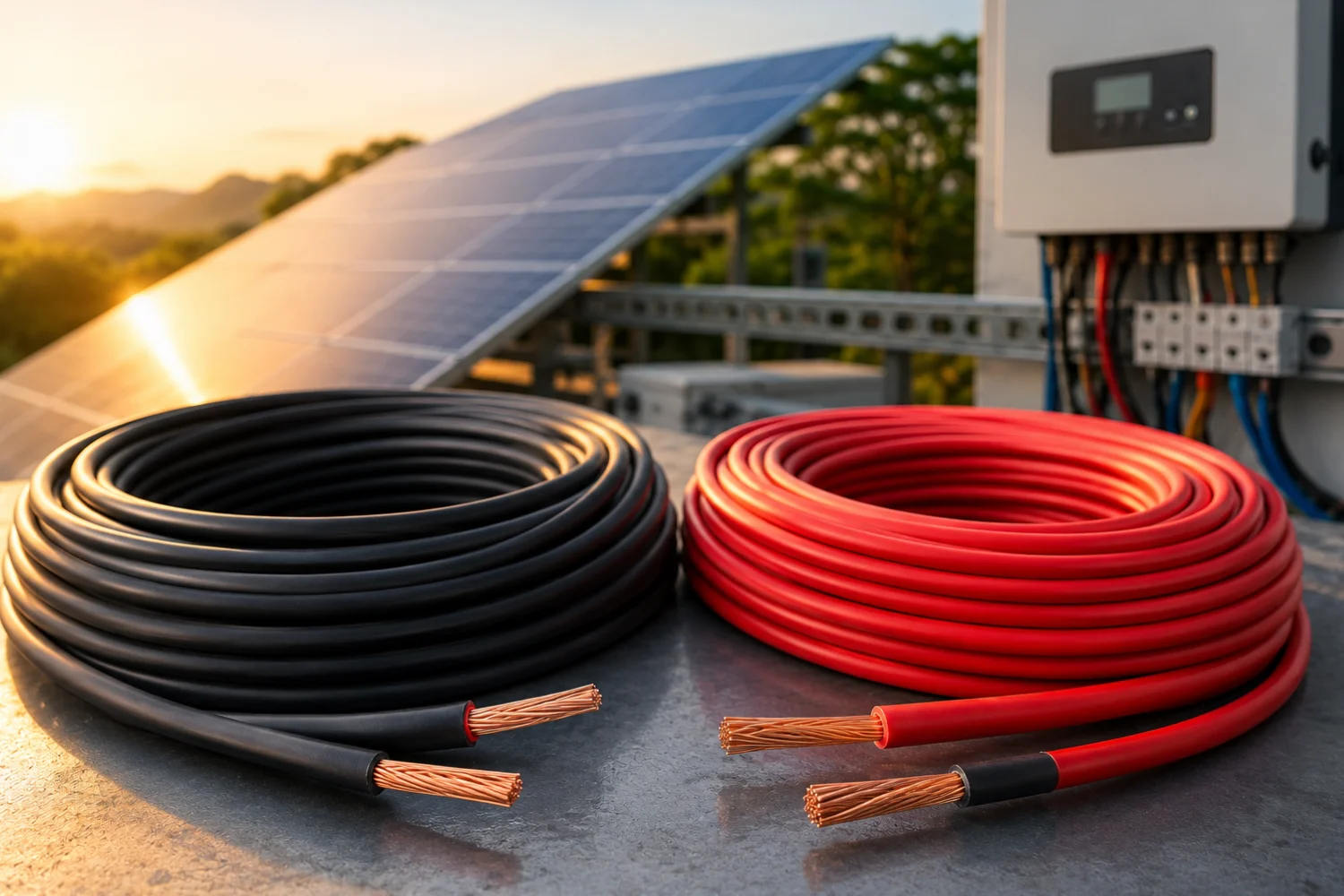

کابل و اتصالات
کابل‌های بخش DC و AC باید متناسب با جریان، ولتاژ، طول مسیر و شرایط محیطی انتخاب شوند. استفاده از کابل و کانکتور نامناسب می‌تواند باعث افزایش تلفات، گرم‌شدن اتصالات و ایجاد خطرات ایمنی شود.

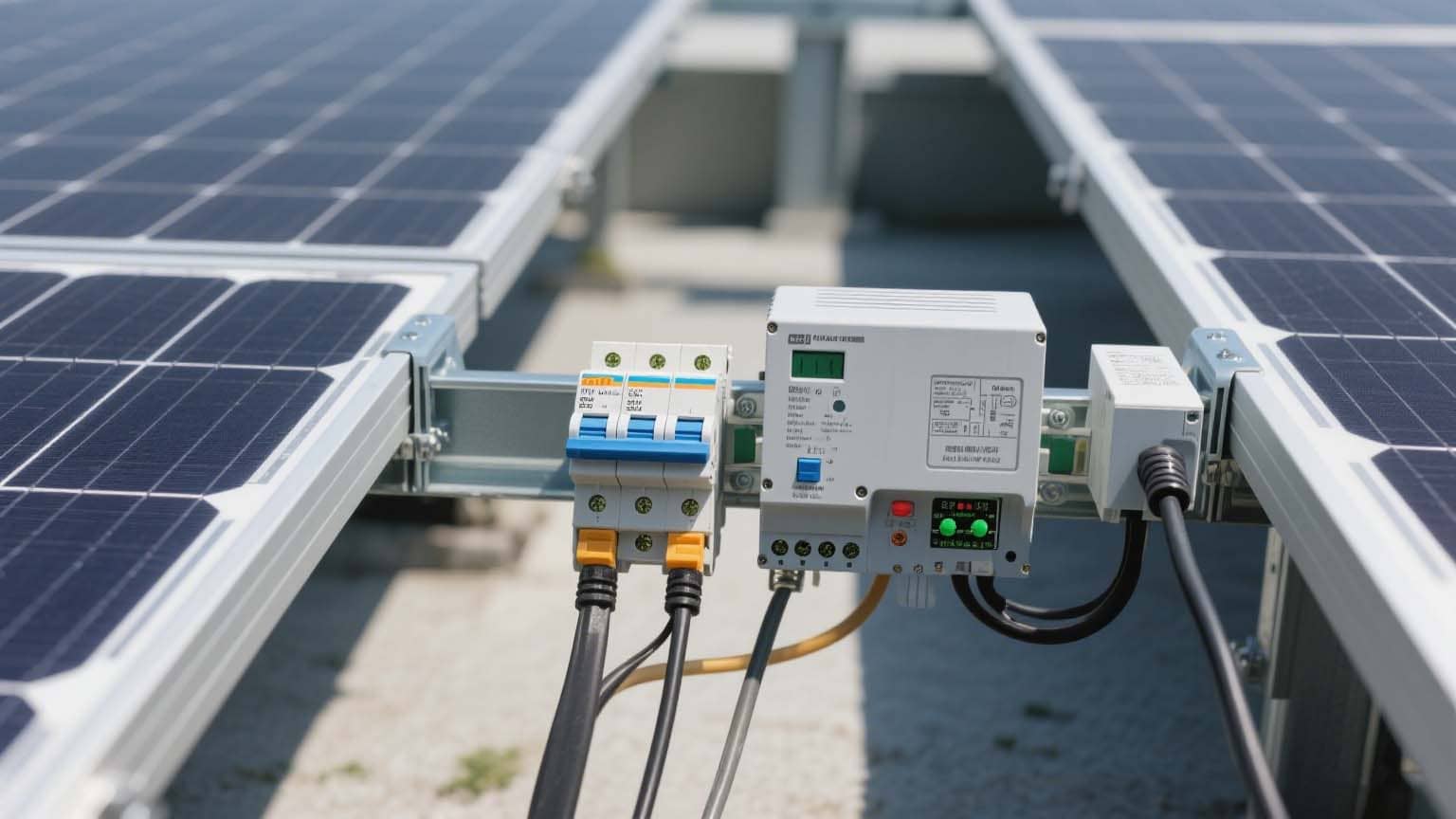

تجهیزات حفاظتی
بسته به طراحی سیستم، تجهیزاتی مانند فیوز یا قطع‌کننده DC، کلیدهای حفاظتی AC، حفاظت اضافه‌ولتاژ، سیستم ارت و تجهیزات حفاظت در برابر صاعقه می‌توانند در سیستم مورد استفاده قرار گیرند.
باتری
باتری در همه سامانه‌های خورشیدی ضروری نیست. در سیستم‌های متصل به شبکه، می‌توان سامانه را بدون باتری طراحی کرد؛ اما برای تأمین برق در زمان قطعی شبکه یا انتقال بخشی از انرژی تولیدشده به ساعات بدون تابش، استفاده از ذخیره‌ساز انرژی اهمیت پیدا می‌کند.
انواع سیستم خورشیدی برای خانه

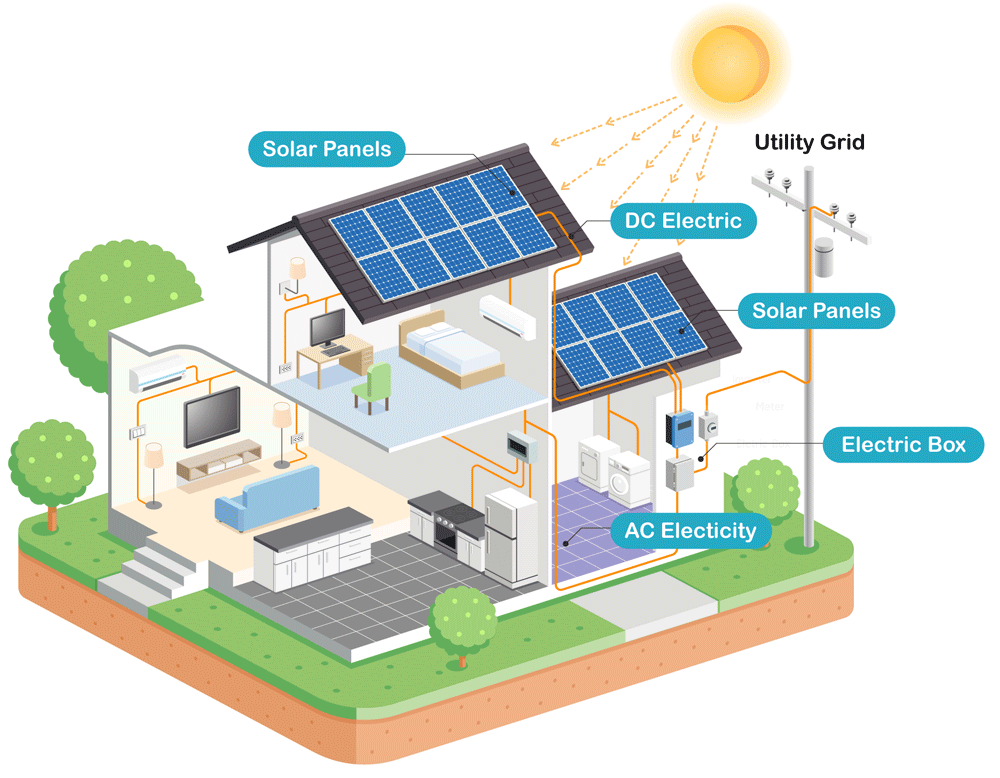

سیستم متصل به شبکه؛ On-Grid
در این سیستم، نیروگاه خورشیدی به شبکه برق متصل است. برق تولیدشده توسط پنل‌ها پس از تبدیل توسط اینورتر می‌تواند برای مصرف ساختمان استفاده شود و مطابق سازوکار و قرارداد مربوط، انرژی مازاد نیز به شبکه تحویل داده شود. مزیت اصلی این سیستم حذف یا کاهش نیاز به باتری و در نتیجه کاهش پیچیدگی و هزینه سیستم ذخیره‌سازی است.
نکته مهم این است که یک سیستم On-Grid معمولی هنگام قطع شبکه الزاماً به‌عنوان برق اضطراری عمل نمی‌کند؛ زیرا اینورترهای متصل به شبکه معمولاً برای ایمنی در زمان خاموشی شبکه از مدار خارج می‌شوند. برای تأمین برق هنگام قطعی، طراحی Solar + Storage با تجهیزات مناسب لازم است.
سیستم مستقل از شبکه؛ Off-Grid
در مناطق دورافتاده که دسترسی به شبکه برق وجود ندارد یا اتصال به شبکه اقتصادی نیست، می‌توان از سیستم Off-Grid استفاده کرد. در این روش معمولاً پنل‌ها، کنترلر شارژ، باتری و اینورتر در کنار یکدیگر قرار می‌گیرند و باتری وظیفه ذخیره انرژی برای ساعات بدون تابش را بر عهده دارد.
سیستم هیبریدی؛ Hybrid
سیستم هیبریدی ترکیبی از تولید خورشیدی، شبکه برق و ذخیره‌سازی انرژی است. این نوع سیستم برای ساختمان‌هایی مناسب است که علاوه بر استفاده از انرژی خورشیدی، به برق پشتیبان در هنگام قطعی نیز نیاز دارند.
مزایای نصب پنل خورشیدی برای خانه
استفاده از پنل خورشیدی در منازل تنها به تولید برق محدود نمی‌شود. یک سیستم فتوولتائیک که متناسب با نیاز ساختمان طراحی شده باشد، می‌تواند در کاهش وابستگی به شبکه، مدیریت بهتر مصرف انرژی، استفاده از یک منبع تجدیدپذیر و در برخی طرح‌ها ایجاد درآمد از فروش برق نقش داشته باشد. همچنین، در سیستم‌هایی که به باتری مجهز هستند، امکان ذخیره بخشی از انرژی تولیدشده و استفاده از آن در زمان‌های بدون تابش یا قطع شبکه نیز وجود دارد.
البته میزان بهره‌مندی از این مزایا به عواملی مانند ظرفیت نیروگاه، میزان تابش خورشید، الگوی مصرف، نوع سیستم، کیفیت تجهیزات و شرایط اتصال به شبکه بستگی دارد. در ادامه، مهم‌ترین مزایای نصب پنل خورشیدی برای خانه را بررسی می‌کنیم.
کاهش وابستگی به شبکه برق
یکی از مهم‌ترین مزایای نصب پنل خورشیدی برای خانه، تولید برق در محل مصرف است. در یک ساختمان معمولی، بخش زیادی از انرژی مورد نیاز از شبکه برق دریافت می‌شود؛ اما با نصب سامانه فتوولتائیک، بخشی از این انرژی می‌تواند مستقیماً در همان ساختمان تولید شود. در ساعات تابش خورشید، برق تولیدی پنل‌ها می‌تواند ابتدا برای تأمین بخشی از بارهای فعال ساختمان مورد استفاده قرار گیرد. در نتیجه، در صورت طراحی مناسب، مقدار برق مورد نیاز از شبکه کاهش پیدا می‌کند. این موضوع به‌خصوص برای ساختمان‌هایی که بخش قابل توجهی از مصرف آن‌ها در طول روز اتفاق می‌افتد اهمیت بیشتری دارد؛ زیرا زمان تولید نیروگاه خورشیدی با زمان مصرف ساختمان هم‌پوشانی بیشتری خواهد داشت.
نکته: میزان کاهش وابستگی به شبکه به ظرفیت نیروگاه و الگوی مصرف ساختمان بستگی دارد. نصب تعداد بیشتری پنل لزوماً به معنی حذف کامل وابستگی به شبکه نیست.
افزایش تاب‌آوری انرژی ساختمان
در شرایطی که ساختمان به سیستم خورشیدی به همراه باتری و اینورتر مناسب مجهز شده باشد، می‌توان بخشی از برق مورد نیاز را در زمان خاموشی شبکه نیز تأمین کرد. در چنین سیستمی، انرژی تولیدشده در ساعات دارای تابش می‌تواند در باتری ذخیره شود و در زمان‌هایی که تولید خورشیدی کافی نیست، مانند شب یا برخی شرایط اضطراری، برای تأمین بارهای ضروری مورد استفاده قرار گیرد. این قابلیت برای بارهایی مانند روشنایی، تجهیزات ارتباطی، سیستم‌های امنیتی، تجهیزات شبکه و برخی وسایل ضروری ساختمان می‌تواند اهمیت داشته باشد.
با این حال، باید توجه داشت که هر سیستم خورشیدی الزاماً برق پشتیبان ایجاد نمی‌کند. در یک سیستم متصل به شبکه معمولی، هنگام قطع شبکه، اینورتر ممکن است برای رعایت الزامات ایمنی از مدار خارج شود. برای استفاده از برق در زمان خاموشی، باید معماری سیستم از ابتدا با قابلیت Backup طراحی شود.
استفاده از انرژی تجدیدپذیر
خورشید یک منبع انرژی تجدیدپذیر است و سامانه‌های فتوولتائیک امکان تبدیل تابش خورشید به برق را بدون نیاز به سوخت‌رسانی مداوم فراهم می‌کنند. در زمان بهره‌برداری از پنل خورشیدی، تولید برق به احتراق مستقیم سوخت فسیلی در محل نصب نیاز ندارد. به همین دلیل، استفاده گسترده‌تر از منابع خورشیدی می‌تواند بخشی از نیاز برق را از منابع تجدیدپذیر تأمین کند. برای یک ساختمان، این موضوع به معنی تبدیل بخشی از سطح بلااستفاده پشت‌بام به یک محل تولید انرژی است؛ بدون اینکه نیاز به احداث یک نیروگاه بزرگ در همان محل وجود داشته باشد.
امکان ذخیره‌سازی انرژی خورشیدی
یکی از محدودیت‌های انرژی خورشیدی این است که تولید برق آن به تابش خورشید وابسته است. به همین دلیل، در نبود باتری بخش قابل توجهی از تولید سیستم به ساعات دارای تابش محدود می‌شود. اضافه کردن باتری به سامانه خورشیدی این امکان را فراهم می‌کند که بخشی از انرژی تولیدشده در طول روز ذخیره و در زمان دیگری مصرف شود.
برای مثال، اگر سیستم در ظهر بیش از میزان مصرف ساختمان برق تولید کند، انرژی مازاد می‌تواند در یک سامانه ذخیره‌سازی مناسب ذخیره شود و در ساعات عصر یا شب مورد استفاده قرار گیرد. باتری همچنین می‌تواند در کنار یک اینورتر مناسب، بخشی از نیاز ساختمان را در زمان قطع برق تأمین کند.
امکان کاهش هزینه برق
یکی از انگیزه‌های اصلی برای نصب پنل خورشیدی، کاهش مقدار برق خریداری‌شده از شبکه است.
هرچه سهم برق تولیدی خورشیدی در مصرف ساختمان بیشتر باشد، در شرایط مناسب می‌توان انتظار داشت انرژی کمتری از شبکه دریافت شود. میزان صرفه‌جویی به عواملی مانند ظرفیت سیستم، میزان تولید سالانه، الگوی مصرف و تعرفه برق وابسته است.
برای مثال، اگر یک ساختمان در ساعات روز مصرف بالایی داشته باشد و سیستم خورشیدی نیز در همان ساعات تولید مناسبی داشته باشد، بخش قابل توجهی از تولید می‌تواند مستقیماً در ساختمان مصرف شود. بنابراین، در ارزیابی اقتصادی سیستم خورشیدی نباید فقط ظرفیت پنل را بررسی کرد؛ بلکه زمان تولید و زمان مصرف نیز اهمیت زیادی دارند.
امکان درآمد از فروش برق مازاد
در برخی کشورها و طرح‌های قانونی، مالکان نیروگاه‌های خورشیدی کوچک می‌توانند برق مازاد تولیدشده را مطابق قرارداد و مقررات مربوط به شبکه عرضه کنند. در این حالت، نیروگاه علاوه بر تأمین بخشی از نیاز انرژی ساختمان، می‌تواند از انرژی تولیدی مازاد نیز درآمد ایجاد کند. با این حال، شرایط فروش برق در همه کشورها و حتی در طرح‌های مختلف یکسان نیست. عواملی مانند ظرفیت نیروگاه، نوع قرارداد، تعرفه خرید، الزامات فنی اتصال به شبکه و سیاست‌های جاری می‌توانند بر درآمد حاصل از فروش برق تأثیر بگذارند.
به همین دلیل، در هنگام محاسبه بازگشت سرمایه باید اطلاعات مربوط به تعرفه و شرایط قرارداد در زمان اجرای پروژه بررسی شود و نباید بر اساس یک عدد قدیمی تصمیم‌گیری کرد.
استفاده بهینه از فضای پشت‌بام
پشت‌بام بسیاری از ساختمان‌های مسکونی فضایی است که کاربرد مستقیمی در تولید انرژی ندارد. نصب پنل خورشیدی می‌تواند این فضا را به یک سطح تولیدکننده انرژی تبدیل کند. اگر پشت‌بام از نظر سایه، استحکام سازه، جهت و دسترسی شرایط مناسبی داشته باشد، می‌توان از آن برای نصب ماژول‌های خورشیدی استفاده کرد.
در ساختمان‌های شهری، این موضوع اهمیت زیادی دارد؛ زیرا تولید انرژی در نزدیکی محل مصرف می‌تواند بدون نیاز به اختصاص زمین جداگانه برای نیروگاه انجام شود.
کاهش وابستگی به سوخت‌های فسیلی در تولید برق
گسترش سامانه‌های خورشیدی می‌تواند به افزایش سهم انرژی‌های تجدیدپذیر در سبد تولید برق کمک کند. میزان واقعی کاهش مصرف سوخت فسیلی و انتشار آلاینده‌ها به این موضوع بستگی دارد که برق خورشیدی جایگزین چه نوع تولید برقی در شبکه شود. با این حال، افزایش تولید برق از منابع تجدیدپذیر یکی از مسیرهای کاهش اتکا به منابع فسیلی در صنعت برق محسوب می‌شود.
از این منظر، نصب یک سیستم خورشیدی خانگی را می‌توان علاوه بر یک سرمایه‌گذاری انرژی، بخشی از حرکت به سمت تولید برق پاک‌تر در نظر گرفت.
کاهش انتشار آلاینده‌ها در زمان تولید برق
سامانه فتوولتائیک در زمان تولید برق، فرآیند احتراق سوخت در محل ندارد؛ بنابراین در مقایسه با تولید برق مبتنی بر احتراق سوخت، آلودگی مستقیم کمتری در محل تولید برق ایجاد می‌کند. البته ارزیابی کامل اثرات زیست‌محیطی یک پنل باید کل چرخه عمر آن، شامل تولید مواد اولیه، ساخت، حمل‌ونقل، نصب و بازیافت یا دفع در پایان عمر را نیز در نظر بگیرد.
به همین دلیل، بهتر است به جای عبارت‌های مطلق مانند «کاملاً بدون اثر زیست‌محیطی»، از عباراتی مانند «منبع تولید برق با انتشار عملیاتی بسیار پایین» استفاده شود.
افزایش کنترل و مدیریت مصرف انرژی
ترکیب پنل خورشیدی با کنتور هوشمند، سیستم مانیتورینگ یا سامانه مدیریت انرژی می‌تواند دید دقیق‌تری از میزان تولید و مصرف ساختمان در اختیار کاربر قرار دهد. کاربر می‌تواند مشاهده کند که سیستم در چه ساعاتی بیشترین انرژی را تولید می‌کند و مصرف‌کننده‌های پرمصرف خود را تا حد امکان با ساعات تولید خورشیدی هماهنگ کند.
برای مثال، برخی بارهای قابل زمان‌بندی را می‌توان در ساعاتی فعال کرد که تولید خورشیدی بیشتر است. این کار باعث می‌شود سهم بیشتری از انرژی تولیدشده مستقیماً در ساختمان مصرف شود.
کاهش اثر نوسانات هزینه انرژی در بلندمدت
هزینه برق و ساختار تعرفه‌ها ممکن است در طول زمان تغییر کند. تولید بخشی از انرژی مورد نیاز در محل می‌تواند در برخی شرایط، میزان وابستگی ساختمان به خرید برق از شبکه را کاهش دهد. البته این مزیت باید بر اساس تعرفه‌های واقعی، هزینه سرمایه‌گذاری، هزینه نگهداری و تولید پیش‌بینی‌شده سیستم محاسبه شود و نمی‌توان برای همه پروژه‌ها یک میزان صرفه‌جویی ثابت تعیین کرد.
کمک به توسعه فرهنگ استفاده از انرژی‌های پاک
نصب پنل خورشیدی در منازل علاوه بر مزایای اقتصادی و فنی، می‌تواند نقش آموزشی و فرهنگی نیز داشته باشد. وقتی تولید برق در محل ساختمان قابل مشاهده و اندازه‌گیری باشد، کاربران بهتر می‌توانند رابطه میان مصرف انرژی، تابش خورشید، تولید برق و مدیریت مصرف را درک کنند. توسعه چنین سامانه‌هایی در مقیاس گسترده می‌تواند به افزایش آگاهی عمومی درباره انرژی‌های تجدیدپذیر و مدیریت مصرف کمک کند.
قبل از نصب پنل خورشیدی چه مواردی باید بررسی شود؟
پیش از خرید تجهیزات، نصب پنل روی پشت‌بام یا اجرای نیروگاه باید یک ارزیابی اولیه انجام شود.
۱. بررسی مصرف برق
ابتدا مصرف برق ساختمان را بررسی کنید. بهترین روش، استفاده از اطلاعات قبض‌ها و سوابق مصرف است.
۲. بررسی فضای نصب
مساحت قابل استفاده پشت‌بام، جهت سطح، شیب، استحکام سازه و مسیر عبور کابل باید بررسی شود.
۳. بررسی سایه
سایه ساختمان‌های مجاور، درختان، دکل‌ها، دیوارها و تجهیزات روی پشت‌بام می‌تواند میزان تولید را کاهش دهد.
۴. بررسی شرایط محیطی
دمای محیط، گردوغبار، رطوبت، سرعت باد، خوردگی و شرایط اقلیمی محل بر انتخاب تجهیزات تأثیر دارند.
۵. تعیین هدف پروژه
قبل از طراحی مشخص کنید هدف اصلی چیست:
کاهش مصرف برق، تأمین برق مستقل، برق پشتیبان یا فروش برق به شبکه؟
انتخاب تجهیزات و معماری سیستم بر اساس همین هدف تغییر می‌کند.
چگونه ظرفیت سیستم خورشیدی خانه را محاسبه کنیم؟
یکی از مهم‌ترین مراحل طراحی، تعیین ظرفیت مناسب نیروگاه است.
برای یک برآورد اولیه می‌توان از رابطه زیر استفاده کرد:
ظرفیت مورد نیاز ≈ انرژی روزانه مورد نیاز ÷ (ساعات خورشید معادل × ضریب عملکرد سیستم)
برای مثال فرض کنید یک ساختمان در روز به طور متوسط ۱۰ کیلووات‌ساعت انرژی نیاز دارد.
اگر مقدار تابش مؤثر منطقه و سایر تلفات سیستم به گونه‌ای باشد که بتوان از مقدار مشخصی «ساعت خورشید معادل» استفاده کرد، ظرفیت مورد نیاز با در نظر گرفتن تلفات پنل، اینورتر، کابل، دما، گردوغبار و سایر عوامل محاسبه می‌شود.
بنابراین نمی‌توان صرفاً با تقسیم مصرف روزانه بر «۵ ساعت آفتاب» برای همه مناطق یک ظرفیت ثابت تعیین کرد. طراحی واقعی باید بر اساس موقعیت جغرافیایی، داده تابش، جهت و شیب نصب، سایه، دما و مشخصات تجهیزات انجام شود.
برای محاسبه دقیق‌تر و سریع‌تر ظرفیت مورد نیاز بر اساس مصرف لوازم برقی ساختمان، می‌توانید از نرم‌افزار محاسبه ظرفیت نیروگاه موجود در سایت ما استفاده کنید. کافی است مصرف لوازم خود را وارد کنید تا ظرفیت مناسب سیستم به صورت خودکار برآورد شود.
محاسبه ظرفیت نیروگاه از مصرف لوازم
انتخاب پنل خورشیدی مناسب
پنل‌ها در فناوری‌ها و ساختارهای مختلفی تولید می‌شوند.
پنل مونوکریستال
پنل‌های مونوکریستالین یکی از گزینه‌های رایج در پروژه‌های خانگی هستند و معمولاً به دلیل چگالی توان مناسب، برای مکان‌هایی که فضای نصب محدود است گزینه قابل توجهی محسوب می‌شوند.
پنل پلی‌کریستال
پنل‌های پلی‌کریستالین در نسل‌های مختلف مورد استفاده قرار گرفته‌اند و بسته به مدل، بازار هدف و قیمت می‌توانند در برخی پروژه‌ها مورد استفاده قرار گیرند.
پنل‌های Thin-Film
پنل‌های لایه نازک ساختار متفاوتی دارند و در برخی کاربردها که وزن، انعطاف‌پذیری یا ویژگی‌های خاص معماری اهمیت دارد، مورد توجه قرار می‌گیرند.
هنگام خرید پنل فقط به توان نامی آن توجه نکنید. مواردی مانند بازدهی، ضریب دمایی، ولتاژ مدار باز (Voc)، جریان اتصال کوتاه (Isc)، ولتاژ و جریان نقطه توان بیشینه (Vmp/Imp)، گارانتی و شرایط نصب نیز اهمیت دارند.
انتخاب اینورتر مناسب
انتخاب اینورتر باید بر اساس ظرفیت آرایه خورشیدی، ولتاژ و جریان DC، ساختار سیستم و نیازهای مصرف‌کننده انجام شود.
مهم‌ترین انواع اینورتر در سیستم‌های خانگی عبارت‌اند از:
String Inverter: چند پنل در یک یا چند رشته به اینورتر متصل می‌شوند.
Microinverter: برای هر پنل یا گروه کوچکی از پنل‌ها یک اینورتر مستقل استفاده می‌شود.
Hybrid Inverter: امکان مدیریت هم‌زمان پنل، شبکه و باتری را فراهم می‌کند.
در انتخاب اینورتر باید مواردی مانند محدوده MPPT، حداکثر ولتاژ ورودی، حداکثر جریان ورودی، توان خروجی، تعداد MPPT، درجه حفاظت، شرایط محیطی و قابلیت‌های مانیتورینگ بررسی شود.

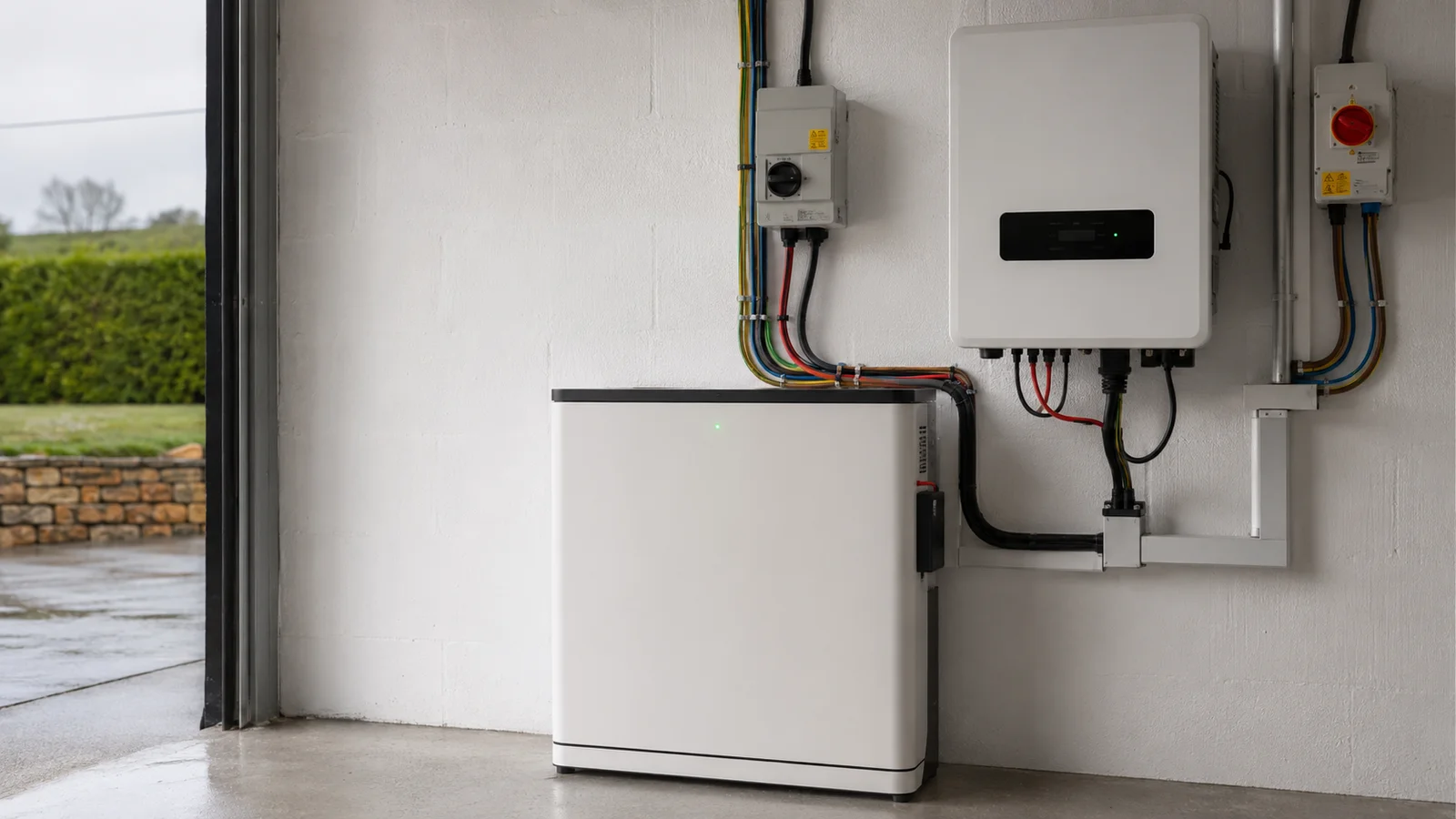

آیا سیستم خورشیدی خانگی به باتری نیاز دارد؟
پاسخ این سؤال به نوع سیستم بستگی دارد.
در یک سیستم On-Grid معمولی، باتری الزاماً مورد نیاز نیست. برق تولیدی می‌تواند در زمان تولید مصرف شود و سیستم مطابق طراحی با شبکه تعامل داشته باشد اما باتری زمانی اهمیت بیشتری پیدا می‌کند که هدف کاربر تأمین برق هنگام قطعی، استفاده از انرژی خورشیدی در شب یا کاهش وابستگی به شبکه در ساعات خاص باشد.
ذخیره‌سازی انرژی باعث می‌شود انرژی تولیدشده در یک زمان برای مصرف در زمان دیگری مورد استفاده قرار گیرد. ظرفیت باتری نیز باید بر اساس مصرف، مدت زمان پشتیبانی مورد نیاز، توان بار، عمق دشارژ مجاز و راندمان سیستم تعیین شود.
مراحل نصب پنل خورشیدی
مرحله اول: بازدید و طراحی
در ابتدا محل نصب، مصرف، ظرفیت مورد نیاز، مسیر کابل‌کشی، سازه و تجهیزات مورد بررسی قرار می‌گیرند.
مرحله دوم: نصب سازه
سازه باید از نظر استحکام مکانیکی، وزن، باد و شرایط محیطی مناسب باشد و به شکل صحیح به سطح نصب متصل شود.
مرحله سوم: نصب پنل‌ها
پنل‌ها مطابق نقشه طراحی روی سازه قرار گرفته و با اتصالات استاندارد محکم می‌شوند. فاصله‌گذاری مناسب بین پنل‌ها، مسیر دسترسی برای سرویس و جلوگیری از ایجاد سایه متقابل باید در نظر گرفته شود.
مرحله چهارم: اتصال رشته‌های پنل
پنل‌ها بر اساس طراحی الکتریکی در رشته‌های مناسب سری یا موازی قرار می‌گیرند. در این مرحله رعایت قطبیت، محدوده ولتاژ اینورتر و جریان مجاز تجهیزات اهمیت زیادی دارد.

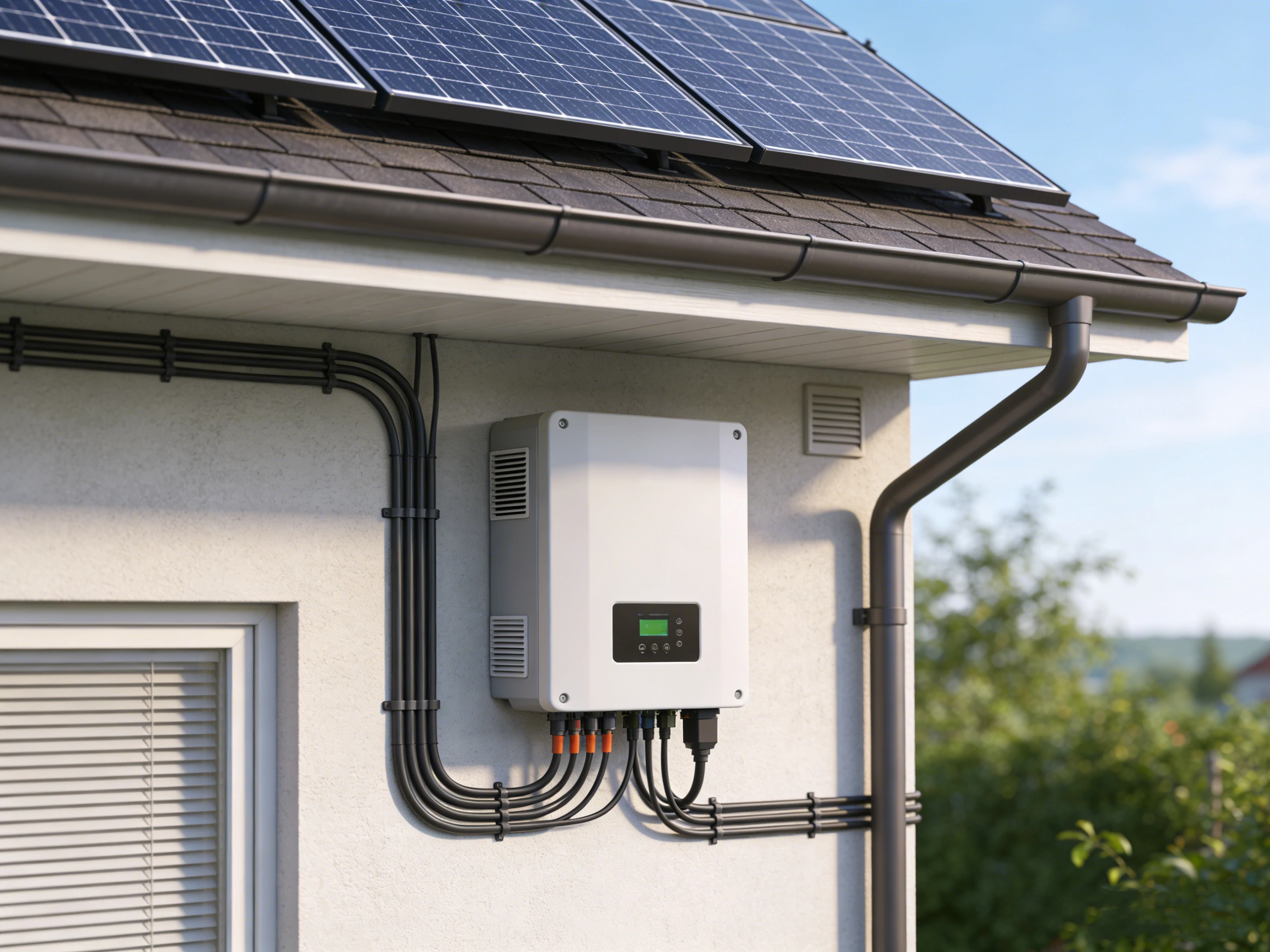

مرحله پنجم: نصب اینورتر
اینورتر باید در محلی مناسب، دارای تهویه کافی و دور از شرایطی که موجب افزایش بیش از حد دما یا نفوذ آب می‌شود نصب شود.
مرحله ششم: کابل‌کشی AC و اتصال به تابلو
خروجی AC اینورتر پس از عبور از تجهیزات حفاظتی مناسب به تابلو و سیستم برق ساختمان متصل می‌شود.
مرحله هفتم: تست و راه‌اندازی
پس از اتمام نصب، باید ولتاژها، قطبیت، اتصالات، عملکرد حفاظتی، وضعیت اینورتر و تولید واقعی سیستم بررسی شود.
نکات مهم سیم‌کشی و حفاظت الکتریکی
بخش DC نیروگاه خورشیدی حتی در شرایطی که کلید AC قطع باشد می‌تواند دارای ولتاژ خطرناک باشد. به همین دلیل اجرای کابل‌کشی و حفاظت باید توسط فرد متخصص و مطابق استانداردها و مقررات پروژه انجام شود.
در طراحی باید موارد زیر بررسی شوند:
-
سطح مقطع مناسب کابل‌ها
-
افت ولتاژ مسیر
-
جریان مجاز کابل
-
حفاظت بخش DC
-
حفاظت اضافه‌ولتاژ
-
کلیدهای قطع و وصل مناسب
-
ارتینگ
-
حفاظت بخش AC
-
مسیر مناسب و محافظت‌شده کابل‌ها
-
سازگاری کانکتورها و تجهیزات
جهت و زاویه نصب پنل خورشیدی
جهت و شیب پنل‌ها از عوامل مهم در میزان تابش دریافتی هستند. بهترین جهت و زاویه نصب، یک عدد ثابت برای تمام مناطق نیست و به موقعیت جغرافیایی، فصل، نوع پروژه، محدودیت‌های پشت‌بام و هدف طراحی بستگی دارد. همچنین باید از ایجاد سایه روی سطح پنل‌ها جلوگیری شود. حتی سایه روی بخشی از یک آرایه می‌تواند عملکرد رشته مربوط را تحت تأثیر قرار دهد.
نگهداری پنل خورشیدی
یکی از مزایای سامانه‌های فتوولتائیک، نیاز نسبتاً محدود آن‌ها به تعمیرات مکانیکی است؛ اما نگهداری منظم همچنان اهمیت دارد.
تمیز کردن پنل‌ها
گردوغبار، آلودگی و رسوبات سطحی می‌توانند میزان تابش دریافتی پنل را کاهش دهند.
بررسی کابل‌ها
کابل‌های DC و AC باید از نظر آسیب مکانیکی، فرسودگی، تغییر رنگ، شل‌شدن و شرایط نامناسب نصب بررسی شوند.
بررسی اتصالات
شل شدن اتصالات می‌تواند باعث افزایش مقاومت الکتریکی و ایجاد گرمای موضعی شود.
بررسی اینورتر
وضعیت خطاها، دما، تولید روزانه و داده‌های مانیتورینگ باید به صورت دوره‌ای بررسی شود.
بررسی سازه
اتصالات مکانیکی و پیچ‌های سازه باید از نظر خوردگی، شل‌شدگی و آسیب‌های احتمالی بررسی شوند.
عمر مفید پنل و تجهیزات خورشیدی
عمر مفید یک سیستم خورشیدی به کیفیت تجهیزات، شرایط آب‌وهوایی، طراحی و نحوه نگهداری بستگی دارد. پنل‌های خورشیدی معمولاً برای کارکرد طولانی‌مدت طراحی می‌شوند، اما عملکرد آن‌ها با گذشت زمان به تدریج کاهش می‌یابد. بنابراین در محاسبات اقتصادی پروژه باید علاوه بر هزینه اولیه، هزینه‌های احتمالی تعمیر و تعویض تجهیزات نیز لحاظ شود.
هزینه اجرای سیستم خورشیدی خانگی چقدر است؟
قیمت یک سیستم خورشیدی را نمی‌توان صرفاً بر اساس تعداد پنل محاسبه کرد. هزینه نهایی به عوامل مختلفی وابسته است، از جمله:
ظرفیت نیروگاه، برند و توان پنل‌ها، نوع و توان اینورتر، باتری، سازه، کابل و تجهیزات حفاظتی، شرایط پشت‌بام، دستمزد نصب، هزینه اتصال به شبکه و تجهیزات جانبی.
نصب نیروگاه خورشیدی پشت‌بامی و فروش برق در ایران
در ایران، امکان احداث نیروگاه‌های خورشیدی پشت‌بامی و فروش برق تولیدی در چارچوب طرح‌ها و قراردادهای مربوط وجود دارد. متقاضی می‌تواند از طریق شرکت توزیع نیروی برق منطقه خود درخواست را ثبت کند؛ پس از بررسی محل و طی فرایند مربوط، قرارداد خرید برق منعقد شده و متقاضی می‌تواند از میان پیمانکاران مورد تأیید، پیمانکار اجرای نیروگاه را انتخاب کند. پس از احداث، نصب انشعاب و کنتور و اتصال به شبکه، تولید نیروگاه ثبت و فرآیند خرید برق انجام می‌شود. در این فرآیند، شرکت توزیع و نهادهای ذی‌ربط نقش نظارتی، قراردادی و اتصال به شبکه دارند و اجرای فنی می‌تواند توسط پیمانکار مورد تأیید انجام شود.
از آنجا که شرایط، تعرفه‌ها، ظرفیت‌های مجاز و رویه‌های اجرایی ممکن است تغییر کنند، متقاضی باید اطلاعات نهایی را از مراجع رسمی و شرکت توزیع برق منطقه خود دریافت کند.
اشتباهات رایج هنگام خرید و نصب پنل خورشیدی
خرید پنل فقط بر اساس توان نامی
دو پنل با توان یکسان لزوماً عملکرد یکسانی ندارند. مشخصات الکتریکی، راندمان، ضریب دمایی و گارانتی نیز باید بررسی شوند.
انتخاب اینورتر نامتناسب
عدم تطابق ولتاژ و جریان آرایه با محدوده ورودی اینورتر می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.
بی‌توجهی به سایه
بررسی نکردن سایه در ساعات مختلف روز یکی از خطاهای مهم طراحی است.
حذف تجهیزات حفاظتی
کاهش هزینه با حذف تجهیزات ایمنی می‌تواند ریسک آسیب به تجهیزات و خطرات الکتریکی را افزایش دهد.
نصب روی سقف نامناسب
قبل از نصب باید وضعیت سازه، آب‌بندی سقف و توانایی تحمل بار بررسی شود.
تصور اینکه هر سیستم خورشیدی هنگام قطعی برق کار می‌کند
سیستم‌های متصل به شبکه معمولاً هنگام خاموشی شبکه برای ایمنی خاموش می‌شوند. برای برق اضطراری باید سیستم ذخیره‌ساز و اینورتر سازگار با حالت پشتیبان به‌درستی طراحی شود.
توجه نکردن به مصرف واقعی
انتخاب نیروگاه فقط بر اساس متراژ ساختمان تصمیم دقیقی نیست. الگوی مصرف، بارهای مهم، انرژی روزانه و هدف پروژه باید در طراحی لحاظ شوند.
سوالات متداول درباره پنل خورشیدی برای خانه
برای یک خانه معمولی چند پنل خورشیدی لازم است؟
تعداد پنل به مصرف انرژی، توان هر پنل، شرایط تابش، فضای نصب و هدف پروژه بستگی دارد. بنابراین نمی‌توان برای تمام خانه‌ها یک تعداد مشخص پیشنهاد کرد.
آیا پنل خورشیدی در روز ابری هم برق تولید می‌کند؟
بله، حتی در شرایط ابری نیز امکان تولید برق وجود دارد، اما میزان تولید معمولاً نسبت به شرایط تابش مناسب کاهش پیدا می‌کند.
آیا هنگام قطع برق، پنل خورشیدی همچنان کار می‌کند؟
در سیستم‌های On-Grid معمولی، لزوماً خیر. این سیستم‌ها معمولاً هنگام قطع شبکه خاموش می‌شوند. برای استفاده در زمان خاموشی به طراحی مناسب Solar + Storage و تجهیزات سازگار با عملکرد پشتیبان نیاز است.
آیا برای نصب پنل خورشیدی حتماً باید باتری خرید؟
خیر. باتری به نوع سیستم و هدف پروژه بستگی دارد. بسیاری از سامانه‌های متصل به شبکه بدون باتری طراحی می‌شوند.
آیا نصب پنل خورشیدی روی پشت‌بام به سقف آسیب می‌زند؟
در صورت طراحی و اجرای صحیح سازه، آب‌بندی و اتصالات، می‌توان ریسک آسیب به سقف را کنترل کرد. کیفیت اجرای سازه و روش اتصال اهمیت زیادی دارد.
پنل خورشیدی در تابستان بهتر کار می‌کند؟
تولید برق به میزان تابش خورشید وابسته است، اما افزایش دمای پنل می‌تواند بر عملکرد آن اثر منفی داشته باشد. بنابراین «گرمای بیشتر» لزوماً به معنای «تولید بیشتر» نیست.
آیا پنل خورشیدی نیاز به شست‌وشوی مداوم دارد؟
دفعات نظافت به شرایط محیطی، میزان گردوغبار و بارندگی منطقه بستگی دارد. در مناطق آلوده یا خشک، پایش و تمیزکاری منظم اهمیت بیشتری پیدا می‌کند.
آیا امکان فروش برق خورشیدی به شبکه وجود دارد؟
در برخی چارچوب‌های قانونی و قراردادی بله. شرایط اتصال، ظرفیت، تعرفه و قرارداد باید از مراجع رسمی مربوط به محل پروژه استعلام شود.
برای خرید پنل خورشیدی چه مشخصاتی را بررسی کنیم؟
توان نامی، راندمان، Voc، Isc، Vmp، Imp، ضریب دمایی، نوع سلول، گارانتی محصول، گارانتی عملکرد و شرایط نصب از مهم‌ترین مشخصات هستند.
جمع‌بندی
نصب پنل خورشیدی برای خانه تنها به خرید چند پنل و قرار دادن آن‌ها روی پشت‌بام محدود نمی‌شود. یک سیستم خورشیدی مناسب باید بر اساس مصرف واقعی، شرایط تابش، فضای نصب، سایه، نوع شبکه، هدف اقتصادی، نیاز به باتری، مشخصات اینورتر و الزامات ایمنی طراحی شود.
برای برخی ساختمان‌ها، یک سیستم متصل به شبکه بدون باتری می‌تواند گزینه مناسبی باشد؛ در حالی که برای ساختمان‌هایی که به برق پشتیبان نیاز دارند، استفاده از باتری و اینورتر هیبریدی می‌تواند اهمیت بیشتری پیدا کند.
از طرف دیگر، اگر هدف مالک فروش برق به شبکه باشد، علاوه بر طراحی فنی باید الزامات قراردادی و مقررات اتصال به شبکه نیز بررسی شود. در نهایت، انتخاب تجهیزات باکیفیت، طراحی اصولی و اجرای تخصصی می‌تواند تأثیر زیادی بر تولید انرژی، ایمنی، طول عمر تجهیزات و اقتصادی بودن پروژه داشته باشد.
برای طراحی دقیق یک نیروگاه خورشیدی، بهتر است پیش از خرید تجهیزات، اطلاعات مصرف ساختمان و مشخصات محل نصب توسط متخصص بررسی و ظرفیت مناسب سیستم محاسبه شود.
