سایه‌اندازی و تغییرات محیطی اطراف نیروگاه خورشیدی؛ بررسی اثرات، تلفات و راهکارهای کنترل

سایه‌اندازی و تغییرات محیطی اطراف نیروگاه خورشیدی از مهم‌ترین عواملی هستند که می‌توانند عملکرد، تولید سالانه انرژی و شاخص‌های اقتصادی یک سامانه فتوولتائیک را تحت تأثیر قرار دهند. بخشی از این عوامل، مانند سایه ناشی از ساختمان‌ها، درختان، کوه‌ها و ردیف‌های مجاور پنل‌ها، در مرحله طراحی قابل شناسایی و مدل‌سازی هستند؛ در حالی که برخی دیگر، مانند رشد پوشش گیاهی، ساخت‌وسازهای جدید، تجمع گردوغبار و تغییر شرایط بهره‌برداری، ممکن است پس از راه‌اندازی نیروگاه ایجاد شوند.

اثر سایه نیز فقط به کاهش مستقیم تابش دریافتی پنل محدود نمی‌شود. در آرایه‌های فتوولتائیک، سلول‌ها و ماژول‌ها به‌صورت سری و موازی به یکدیگر متصل می‌شوند؛ بنابراین تابش غیریکنواخت می‌تواند علاوه بر کاهش انرژی تابشی، باعث ایجاد تلفات عدم تطابق الکتریکی (Electrical Mismatch Loss) شود. شدت این تلفات به الگوی سایه، آرایش سلول‌ها و ماژول‌ها، نحوه اتصال رشته‌ها، تعداد استرینگ‌های موازی روی یک MPPT و عملکرد دیودهای بای‌پس وابسته است. در نتیجه، رابطه میان مساحت سایه و درصد کاهش توان الزاماً خطی نیست.

به همین دلیل، تحلیل سایه باید از مرحله انتخاب سایت و طراحی نیروگاه آغاز شود و در طول دوره بهره‌برداری نیز با پایش عملکرد، بازرسی دوره‌ای تجهیزات و مدیریت محیط اطراف ادامه پیدا کند.

سایه‌اندازی در نیروگاه خورشیدی چه اثری بر تولید برق دارد؟

سایه‌اندازی زمانی رخ می‌دهد که بخشی از تابش خورشید توسط یک مانع از رسیدن مستقیم به سلول یا ماژول فتوولتائیک جلوگیری کند. این مانع می‌تواند یک ردیف پنل، ساختمان، درخت، دکل، دیوار، کوه یا حتی تجهیزات موجود در داخل سایت باشد.

برای درک اثر سایه باید میان دو نوع تلفات تفاوت قائل شد:

تلفات ناشی از کاهش تابش

در این حالت، سایه باعث می‌شود انرژی تابشی کمتری به سطح سلول برسد و در نتیجه توان تولیدی آن بخش کاهش پیدا کند. این بخش از تلفات را می‌توان در بسیاری از مدل‌های شبیه‌سازی به‌عنوان تلفات تابشی یا Linear Shading Loss در نظر گرفت.

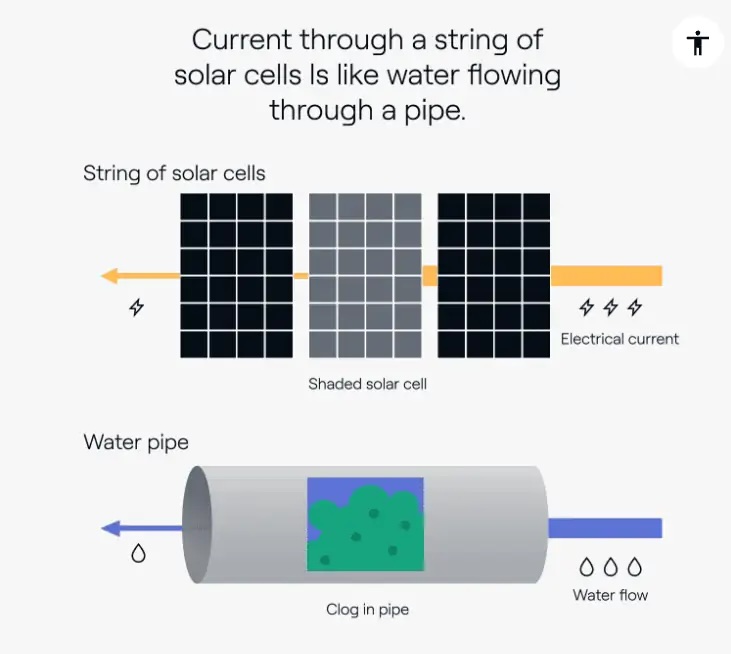

تلفات الکتریکی ناشی از عدم تطابق

شرایط زمانی پیچیده‌تر می‌شود که شدت تابش روی سلول‌ها یا ماژول‌های یک رشته یکسان نباشد. در یک اتصال سری، جریان رشته تحت تأثیر کم‌جریان‌ترین بخش قرار می‌گیرد و ماژول‌های سایه‌دار می‌توانند رفتار الکتریکی کل رشته را تغییر دهند. در چنین شرایطی، بخشی از تلفات فقط ناشی از کاهش تابش نیست و عدم تطابق الکتریکی نیز به آن اضافه می‌شود.

بنابراین عبارت «اگر یک قسمت کوچک پنل سایه شود، کل نیروگاه از کار می‌افتد» از نظر فنی صحیح نیست؛ شدت و محدوده تلفات به مشخصات ماژول، موقعیت سایه، آرایش سلول‌ها، دیودهای بای‌پس و نحوه سیم‌بندی استرینگ‌ها بستگی دارد.

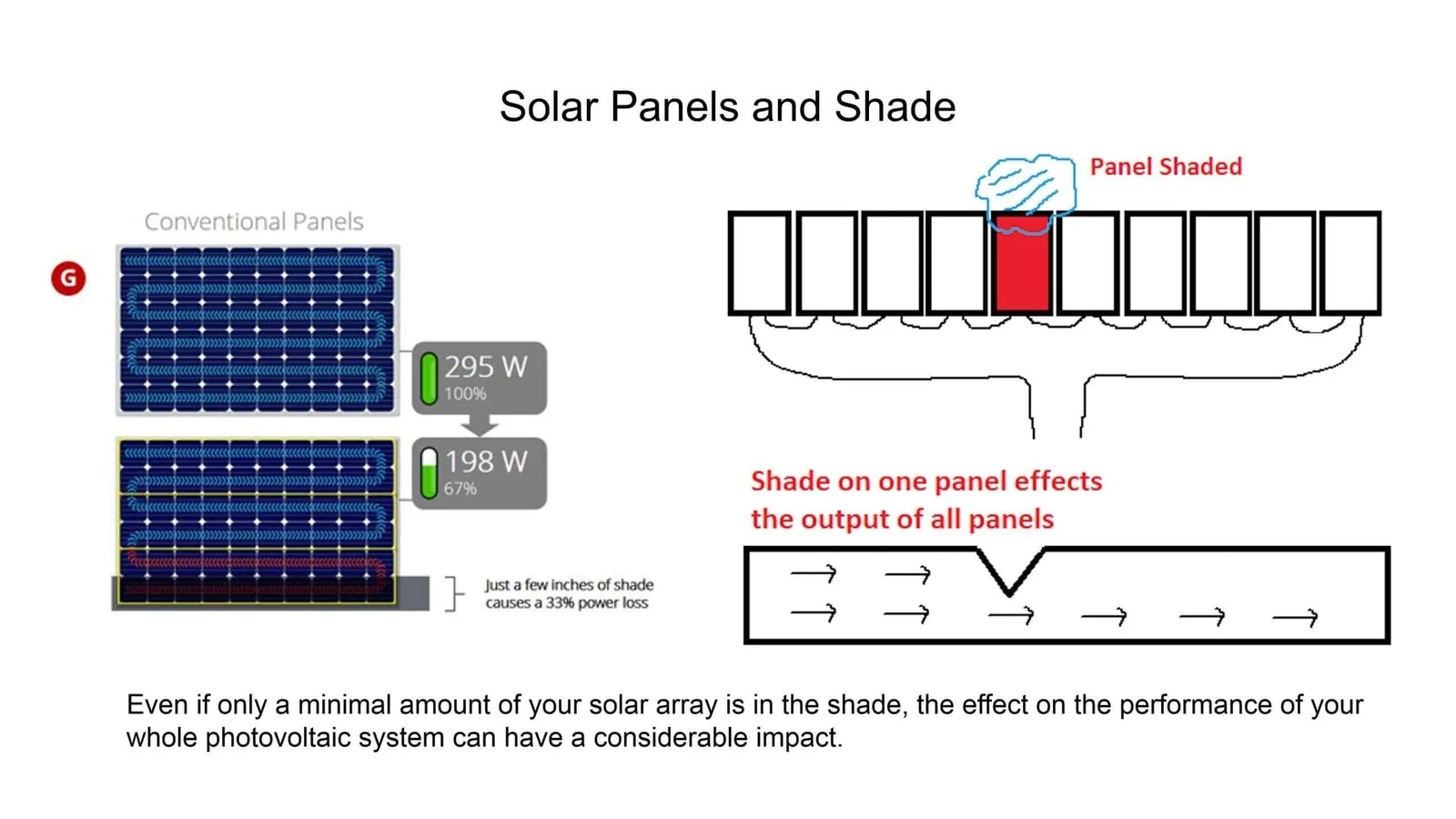

چرا سایه جزئی یا Partial Shading اهمیت زیادی دارد؟

سایه جزئی (Partial Shading) به حالتی گفته می‌شود که تنها بخشی از سطح یک ماژول یا بخشی از یک آرایه تحت سایه قرار گیرد. در این شرایط، بعضی سلول‌ها تابش کافی دریافت می‌کنند و برخی دیگر تحت تابش بسیار کمتری قرار می‌گیرند. به دلیل اتصال سری سلول‌ها، این اختلاف می‌تواند جریان و نقطه کار رشته را تغییر دهد و حتی در منحنی‌های I-V و P-V چند نقطه توان بیشینه ایجاد کند.

در نتیجه، اثر سایه جزئی را نمی‌توان صرفاً با این فرض محاسبه کرد که «۱۰ درصد سطح پنل سایه است، پس دقیقاً ۱۰ درصد توان از دست می‌رود». در بسیاری از شرایط، تلفات واقعی می‌تواند با توجه به ساختار الکتریکی آرایه، بیشتر یا متفاوت از این مقدار باشد.

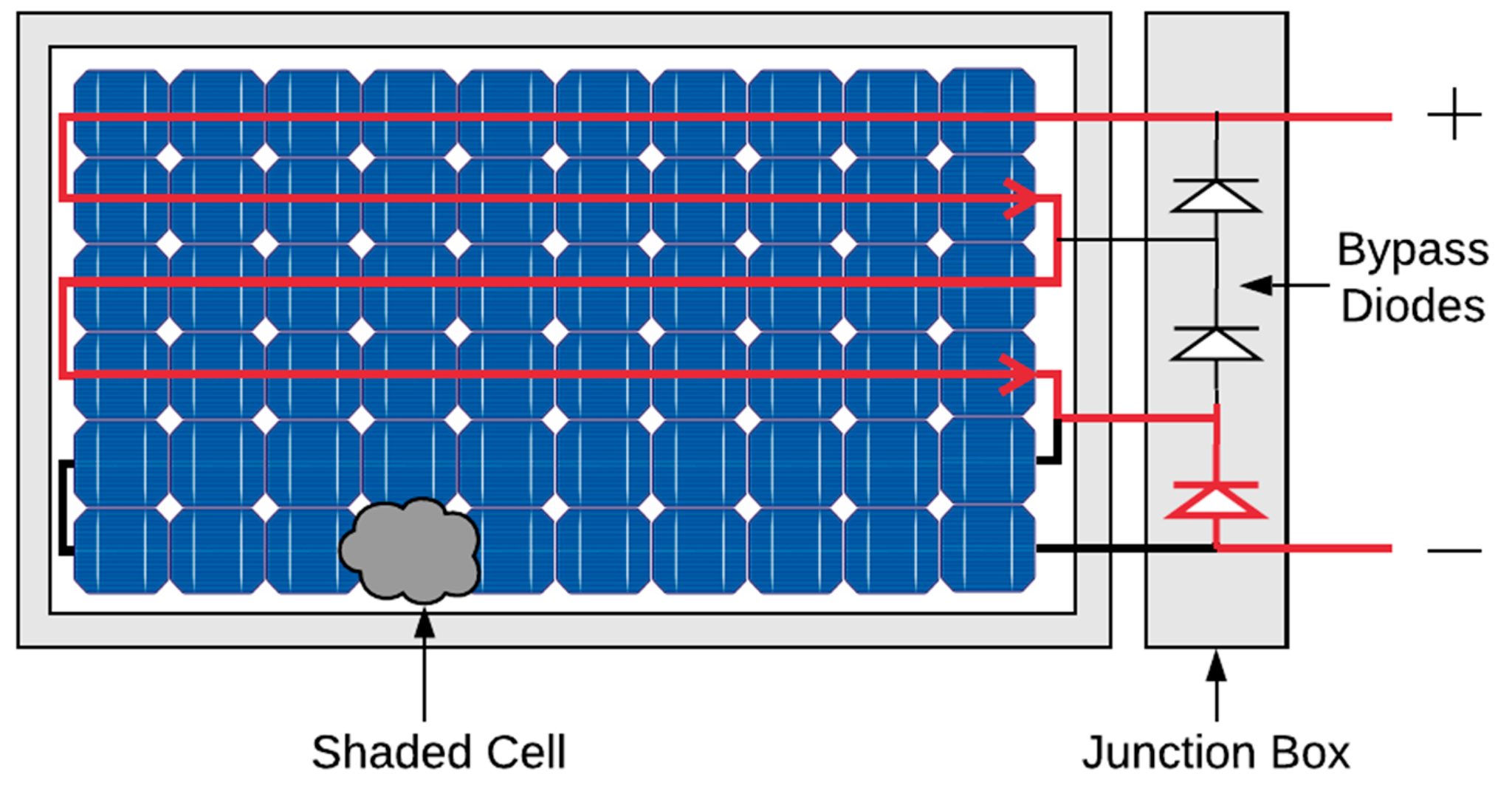

نقش دیود بای‌پس در شرایط سایه

بسیاری از ماژول‌های فتوولتائیک دارای چند دیود بای‌پس (Bypass Diode) هستند که بخش‌هایی از سلول‌های متصل به سری را پوشش می‌دهند. هنگامی که یک بخش از ماژول به‌شدت سایه‌دار شده و سلول‌های آن نمی‌توانند جریان مورد تحمیل رشته را عبور دهند، ممکن است آن بخش به سمت بایاس معکوس برود. دیود بای‌پس می‌تواند مسیر جایگزینی برای جریان فراهم کند و از اعمال شرایط نامطلوب به سلول‌های سایه‌دار جلوگیری کند. در نتیجه، ریسک ایجاد نقاط داغ کاهش می‌یابد، اما در مقابل، توان تولیدی بخش بای‌پس‌شده نیز از دست می‌رود.

بنابراین دیود بای‌پس تلفات سایه را حذف نمی‌کند؛ بلکه بخشی از اثر الکتریکی آن را مدیریت کرده و از سلول‌ها در برابر شرایط نامطلوب محافظت می‌کند.

اثر واقعی دیودهای بای‌پس همچنین به نحوه قرارگیری سایه و اتصال الکتریکی ماژول‌ها وابسته است. برای مثال، در یک آرایه چندرشته‌ای، سایه‌دار شدن فقط یک رشته می‌تواند اثر متفاوتی نسبت به حالتی داشته باشد که همه رشته‌های متصل به یک MPPT به‌صورت مشابه سایه‌دار شوند.

انواع سایه‌اندازی در نیروگاه‌های خورشیدی

سایه‌های ایجادشده در نیروگاه خورشیدی را می‌توان از نظر منبع و زمان ایجاد به چند گروه تقسیم کرد.

۱. سایه ناشی از ردیف‌های مجاور پنل‌ها

در نیروگاه‌های زمینی، اگر فاصله بین ردیف‌ها به‌درستی طراحی نشده باشد، یک ردیف می‌تواند در ساعات مشخصی از روز روی ردیف بعدی سایه ایجاد کند. این پدیده به‌ویژه در زمان‌هایی که ارتفاع خورشید کمتر است اهمیت بیشتری پیدا می‌کند.

میزان این سایه به عواملی مانند عرض جغرافیایی، زاویه نصب پنل، ارتفاع سازه، فاصله ردیف‌ها، نوع سیستم ثابت یا ردیاب‌دار و موقعیت خورشید در طول سال وابسته است. به همین دلیل، Row Spacing نباید صرفاً با یک عدد ثابت تعیین شود؛ بلکه باید در مدل سه‌بعدی سایت و بر اساس هدف طراحی و میزان تلفات قابل قبول بررسی شود.

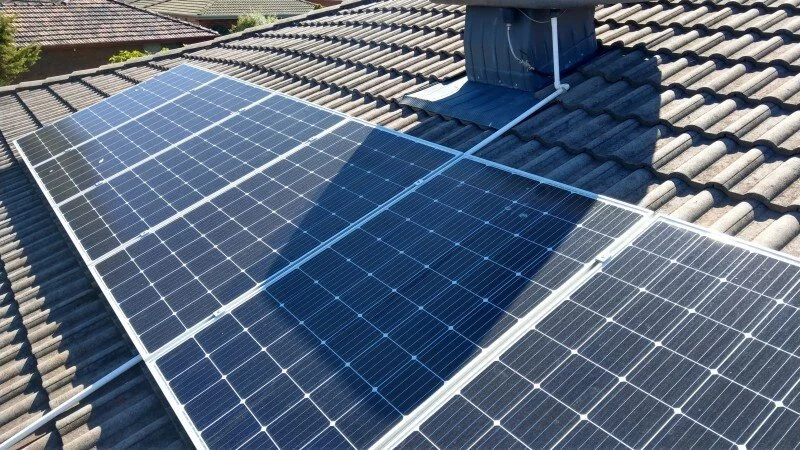

۲. سایه موانع ثابت

ساختمان‌ها، دیوارها، کوه‌ها، دکل‌های برق، دکل‌های مخابراتی، مخازن و سایر سازه‌های اطراف می‌توانند در ساعات مشخصی از روز یا در فصل‌های خاص سایه ایجاد کنند.

پیش از احداث نیروگاه، این موانع باید در مدل سه‌بعدی سایت ثبت شوند تا مسیر حرکت سایه در طول روز و سال مشخص شود. نرم‌افزارهایی مانند PVsyst امکان تعریف موانع، درختان، ساختمان‌ها و هندسه میدان خورشیدی و تحلیل حرکت سایه را فراهم می‌کنند.

۳. سایه فصلی

ارتفاع خورشید نسبت به افق در طول سال تغییر می‌کند. در فصل‌هایی که خورشید در ارتفاع پایین‌تری قرار دارد، سایه موانع می‌تواند طولانی‌تر شود.

به همین دلیل، طراحی سایه فقط بر اساس شرایط یک روز خاص کافی نیست و باید مسیر خورشید در دوره‌های مختلف سال بررسی شود. نرم‌افزارهای شبیه‌سازی از داده‌های موقعیت خورشید برای محاسبه تلفات سایه در ساعات و فصل‌های مختلف استفاده می‌کنند.

۴. سایه موقت و متغیر

برگ درختان، تجهیزات موقت، اجسام قرارگرفته روی پنل، برف و برخی آلودگی‌های موضعی می‌توانند به‌صورت موقتی الگوی تابش روی ماژول را تغییر دهند. در این شرایط، شکل، شدت و مدت سایه اهمیت زیادی دارد و ممکن است رفتار الکتریکی متفاوتی در ماژول ایجاد شود.

تغییرات محیطی اطراف نیروگاه و تأثیر آن بر عملکرد

یکی از چالش‌های مهم نیروگاه‌های خورشیدی این است که محیط اطراف سایت پس از طراحی و احداث ثابت باقی نمی‌ماند.

رشد پوشش گیاهی و درختان

رشد درختان، بوته‌ها و علف‌های بلند یکی از رایج‌ترین تغییرات محیطی در نیروگاه‌های زمینی است. ممکن است یک گیاه در زمان احداث نیروگاه هیچ تأثیر قابل‌توجهی بر تابش نداشته باشد، اما چند سال بعد با افزایش ارتفاع و تغییر موقعیت آن، سایه قابل‌توجهی روی بخشی از آرایه ایجاد کند.

این مسئله علاوه بر کاهش تابش، در صورت ایجاد الگوی غیریکنواخت تابش می‌تواند تلفات الکتریکی ناشی از عدم تطابق را نیز افزایش دهد.

برای کنترل آن باید برنامه مشخصی برای مدیریت پوشش گیاهی (Vegetation Management) در نظر گرفته شود. بازرسی دوره‌ای، کنترل ارتفاع گیاهان و جلوگیری از رشد پوشش گیاهی در محدوده‌های بحرانی بخشی از عملیات O&M نیروگاه محسوب می‌شود.

ساخت‌وسازهای جدید در اطراف نیروگاه

احداث ساختمان، سالن صنعتی، دیوار، دکل مخابراتی، تجهیزات انرژی یا سایر سازه‌های مرتفع در اطراف سایت می‌تواند شرایط سایه را نسبت به زمان طراحی تغییر دهد.

این موضوع در نیروگاه‌هایی که در نزدیکی مناطق شهری، صنعتی یا زمین‌های در حال توسعه ساخته شده‌اند، اهمیت بیشتری دارد. در صورتی که پس از بهره‌برداری، افت تولید مشاهده شود، بررسی تغییرات محیطی اطراف سایت و مقایسه آن با مدل اولیه می‌تواند در تشخیص علت افت عملکرد مؤثر باشد.

در صورت ایجاد یک مانع جدید، می‌توان مجدداً مدل سه‌بعدی سایت و مسیر سایه را تحلیل کرد و در صورت امکان، راهکارهایی مانند اصلاح آرایش الکتریکی، تغییر استرینگ‌بندی یا استفاده از تجهیزات دارای MPPT توزیع‌شده را بررسی کرد. انتخاب هر یک از این راهکارها باید بر اساس نوع نیروگاه، هزینه، معماری الکتریکی و میزان تلفات انجام شود.

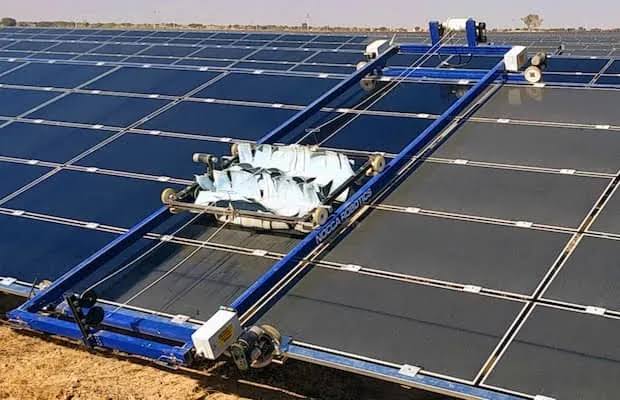

آلودگی و گردوغبار؛ عامل مهم افت تولید

آلودگی سطح ماژول‌ها را بهتر است از نظر فنی از «سایه‌اندازی» جدا کنیم و با اصطلاح Soiling بشناسیم.

Soiling شامل تجمع گردوغبار، ذرات معلق، دوده، مواد آلی، فضولات پرندگان و سایر آلاینده‌ها روی سطح پنل است. این لایه بخشی از تابش ورودی را جذب یا پراکنده می‌کند و در نتیجه مقدار تابش قابل‌استفاده برای سلول کاهش می‌یابد. شدت این تلفات به شرایط محلی، نوع ذرات، رطوبت، باد، بارندگی، شیب پنل و فاصله سایت از منابع تولید گردوغبار بستگی دارد.

بر اساس گزارش IEA PVPS، آلودگی سطح پنل یکی از مهم‌ترین عوامل مؤثر بر کاهش Yield نیروگاه‌های خورشیدی است و میزان آن به‌شدت سایت‌محور است؛ به همین دلیل، استفاده از یک درصد ثابت برای تمام نیروگاه‌ها علمی نیست. در یک گزارش IEA PVPS در سال ۲۰۲۵، میانگین جهانی تلفات ناشی از Soiling در حدود ۴ تا ۷ درصد انرژی تولیدی گزارش شده است، اما این مقدار برای یک سایت مشخص می‌تواند به‌طور قابل‌توجهی متفاوت باشد.

بنابراین تصمیم درباره شست‌وشوی پنل‌ها باید بر اساس شرایط واقعی سایت، نرخ تجمع آلودگی، هزینه عملیات و میزان انرژی بازیابی‌شده اتخاذ شود؛ نه صرفاً یک تقویم ثابت برای تمام نیروگاه‌ها.

فضولات پرندگان، برف و آلودگی موضعی

تمام آلودگی‌ها به‌صورت یکنواخت روی ماژول پخش نمی‌شوند.

برای مثال، فضولات پرندگان، برگ یا تجمع موضعی خاک می‌تواند تنها بخشی از سطح یک ماژول را تحت تأثیر قرار دهد. چنین آلودگی غیریکنواختی علاوه بر کاهش تابش در یک بخش، ممکن است موجب توزیع غیریکنواخت جریان در سلول‌ها شود.

در شرایط خاص، سایه غیریکنواخت می‌تواند موجب ایجاد Hot Spot شود؛ بنابراین بازرسی بصری و در پروژه‌های حرفه‌ای، استفاده از روش‌هایی مانند تصویربرداری حرارتی می‌تواند برای شناسایی نقاط غیرعادی مفید باشد.

آیا سایه می‌تواند باعث Hot Spot شود؟

بله، اما این موضوع باید دقیق بیان شود.

زمانی که یک سلول یا زیررشته به‌شدت سایه‌دار می‌شود، ممکن است نتواند جریان تحمیلی توسط سایر بخش‌های مدار را عبور دهد. در این حالت، شرایط بایاس معکوس می‌تواند ایجاد شود و بخشی از توان الکتریکی به گرما تبدیل شود.

این پدیده در شرایط نامناسب ممکن است به ایجاد Hot Spot و در موارد شدید به آسیب یا کاهش قابلیت اطمینان ماژول منجر شود. دیودهای بای‌پس برای کاهش این ریسک طراحی شده‌اند، اما وجود دیود به معنای حذف کامل خطر یا تلفات ناشی از سایه نیست.

چگونه سایه‌اندازی را در مرحله طراحی پیش‌بینی کنیم؟

تحلیل سایه باید پیش از انتخاب نهایی جانمایی پنل‌ها انجام شود.

مدل‌سازی سه‌بعدی سایت

در مدل‌سازی حرفه‌ای، هندسه واقعی نیروگاه و موانع اطراف آن باید در فضای سه‌بعدی ایجاد شود. ارتفاع و موقعیت ردیف‌های پنل، ساختمان‌ها، درختان، دکل‌ها و سایر موانع در این مدل وارد می‌شوند.

PVsyst می‌تواند با استفاده از این مدل، تغییرات سایه را در ساعات مختلف و در طول سال محاسبه کند و تلفات ناشی از سایه را در نتایج شبیه‌سازی نشان دهد.

بررسی مسیر خورشید

برای طراحی دقیق باید ارتفاع و آزیموت خورشید در طول سال بررسی شود. این موضوع به‌خصوص در صبح و عصر و در ماه‌هایی که ارتفاع خورشید پایین‌تر است اهمیت دارد.

تعیین فاصله مناسب ردیف‌ها

فاصله ردیف‌ها باید با در نظر گرفتن زاویه نصب، ارتفاع سازه، مسیر خورشید و سطح تلفات قابل قبول تعیین شود.

بنابراین استفاده از یک فرمول یا عدد ثابت برای تمامی نیروگاه‌ها مناسب نیست.

طراحی صحیح استرینگ‌ها

حتی با یکسان بودن تعداد پنل‌ها، نحوه اتصال آن‌ها می‌تواند رفتار نیروگاه را در برابر سایه تغییر دهد. در طراحی باید مشخص شود کدام ماژول‌ها در یک استرینگ قرار می‌گیرند و چه رشته‌هایی به یک MPPT متصل هستند.

در برخی شرایط، گروه‌بندی رشته‌هایی که الگوی سایه مشابه دارند می‌تواند عملکرد سیستم را بهتر مدیریت کند. PVsyst نیز در تحلیل سایه بر اهمیت نحوه اتصال رشته‌ها و اثر متقابل رشته‌های سایه‌دار و بدون سایه تأکید می‌کند.

پایش تغییرات محیطی در دوره بهره‌برداری

تحلیل سایه به مرحله طراحی ختم نمی‌شود. یک نیروگاه ممکن است در زمان راه‌اندازی شرایط مطلوبی داشته باشد اما چند سال بعد به دلیل تغییرات اطراف سایت با افت تولید مواجه شود.

برای تشخیص این تغییرات، پایش منظم پارامترهایی مانند:

• انرژی تولیدی روزانه و ماهانه

• تابش خورشیدی

• دمای محیط و ماژول

• جریان و ولتاژ استرینگ‌ها

• عملکرد اینورترها و MPPTها

• Performance Ratio یا PR

• وضعیت آلودگی سطح ماژول‌ها

می‌تواند مفید باشد.

مقایسه عملکرد واقعی با شرایط مورد انتظار در طراحی می‌تواند به شناسایی انحراف‌های غیرعادی کمک کند. البته نرم‌افزار شبیه‌سازی به‌تنهایی جایگزین سیستم مانیتورینگ واقعی نیست و باید داده‌های اندازه‌گیری‌شده نیز برای تحلیل عملکرد در دسترس باشند.

راهکارهای کاهش اثر سایه‌اندازی و تغییرات محیطی

برای مدیریت این عوامل، یک رویکرد چندمرحله‌ای مناسب‌تر از یک اقدام منفرد است:

در مرحله انتخاب سایت

موانع فعلی و پتانسیل ایجاد موانع جدید باید بررسی شوند. علاوه بر شرایط فعلی، وضعیت توسعه زمین‌های اطراف نیز تا حد امکان باید در نظر گرفته شود.

در مرحله طراحی

مدل سه‌بعدی، مسیر خورشید، فاصله ردیف‌ها، ارتفاع سازه و آرایش استرینگ‌ها باید هم‌زمان بررسی شوند.

در مرحله بهره‌برداری

رشد پوشش گیاهی، تغییرات محیط اطراف، وضعیت سطح پنل‌ها و عملکرد الکتریکی استرینگ‌ها باید به‌صورت دوره‌ای پایش شوند.

در بخش O&M

برنامه نگهداری باید متناسب با شرایط اقلیمی و سایت طراحی شود. در مناطق خشک و غبارآلود، نرخ Soiling ممکن است بالا باشد؛ در مناطق پرباران، بارندگی می‌تواند بخشی از آلودگی را به‌صورت طبیعی حذف کند. به همین دلیل برنامه شست‌وشو باید Site-Specific باشد.

اثر سایه‌اندازی بر اقتصاد نیروگاه

سایه و تغییرات محیطی می‌توانند از دو مسیر اصلی بر اقتصاد نیروگاه اثر بگذارند:

کاهش تولید انرژی: هر مقدار کاهش در تابش مؤثر یا افزایش تلفات الکتریکی می‌تواند Annual Yield را کاهش دهد.

افزایش هزینه‌های O&M: رشد پوشش گیاهی، شست‌وشوی بیشتر، بازرسی‌های اضافه و اصلاحات ناشی از تغییر شرایط محیطی می‌توانند هزینه‌های بهره‌برداری و نگهداری را افزایش دهند.

بنابراین ارزیابی سایه فقط یک موضوع هندسی یا الکتریکی نیست؛ بلکه مستقیماً با پیش‌بینی تولید، درآمد و هزینه‌های بهره‌برداری نیروگاه ارتباط دارد.

سایه‌های دور و نزدیک در PVsyst؛ Far Shading و Near Shading

یکی از مهم‌ترین قابلیت‌های PVsyst در طراحی نیروگاه خورشیدی، تحلیل سایه و محاسبه تلفات ناشی از آن است. این نرم‌افزار برای مدل‌سازی سایه‌ها، به‌طور کلی بین دو نوع اصلی تفاوت قائل می‌شود:

Far Shadings (سایه‌های دور) و Near Shadings (سایه‌های نزدیک).

تفاوت این دو فقط به فاصله فیزیکی مانع از نیروگاه محدود نمی‌شود؛ بلکه به نحوه تأثیر مانع بر میدان PV و روش محاسبه تلفات سایه مربوط است.

Far Shading در PVsyst چیست؟

Far Shading یا سایه دور معمولاً مربوط به موانعی است که آن‌قدر از میدان فتوولتائیک فاصله دارند که سایه آن‌ها در سطح نیروگاه به‌صورت یک الگوی کلی دیده می‌شود و جزئیات سایه روی تک‌تک ردیف‌ها یا ماژول‌ها اهمیت کمتری دارد. PVsyst برای این نوع سایه معمولاً از یک Horizon Profile استفاده می‌کند. در این روش، خط افق اطراف سایت بر اساس ارتفاع و آزیموت موانع تعریف می‌شود. هنگامی که خورشید زیر خط افق قرار داشته باشد، تابش مستقیم  مربوط به آن جهت تحت تأثیر مانع قرار می‌گیرد.

به‌عنوان یک راهنمای تقریبی، مستندات PVsyst موانعی را که فاصله آن‌ها از میدان PV بیشتر از حدود ۱۰ برابر ابعاد میدان فتوولتائیکباشد، نمونه‌ای از موانع مناسب برای مدل Far Shading معرفی می‌کند. این مقدار یک مرز مطلق و فیزیکی نیست؛ معیار اصلی این است که مانع در عمل سایه‌ای ایجاد کند که اثر آن در مقیاس کل میدان باشد، نه یک سایه موضعی قابل مشاهده روی آرایه‌ها.

نمونه‌هایی از Far Shading

از جمله نمونه‌های متداول می‌توان به موارد زیر اشاره کرد:

• کوه‌ها و عوارض طبیعی بسیار دور

• خط‌الرأس ارتفاعات اطراف سایت

• موانع بسیار دوری که فقط در برخی ساعات نزدیک طلوع یا غروب خورشید، تابش مستقیم را قطع می‌کنند

در PVsyst، این اطلاعات را می‌توان در قالب Horizon Profile وارد و در شبیه‌سازی سالانه اعمال کرد.

Near Shading در PVsyst چیست؟

Near Shading یا سایه نزدیک زمانی مطرح می‌شود که موانع در نزدیکی میدان PV قرار دارند و سایه آن‌ها به‌صورت واقعی روی بخشی از سطح آرایه قابل مشاهده است. در این حالت، یک پروفایل افق ساده کافی نیست، زیرا باید مشخص شود:

کدام ماژول، در چه زمان‌هایی، به چه میزان و با چه هندسه‌ای تحت سایه قرار می‌گیرد.

به همین دلیل PVsyst برای Near Shading از یک مدل سه‌بعدی (3D Scene) استفاده می‌کند که در آن میدان PV و محیط اطراف آن بازسازی می‌شوند.

چه عواملی در Near Shading مدل می‌شوند؟

در محیط سه‌بعدی PVsyst می‌توان عواملی مانند موارد زیر را تعریف کرد:

• ردیف‌های پنل خورشیدی

• ساختمان‌ها

• درختان

• دیوارها

• دکل‌ها

• موانع داخل سایت

• عوارض زمین

• سایر سازه‌هایی که روی آرایه سایه ایجاد می‌کنند

PVsyst در مدل سه‌بعدی، هندسه نسبی اجسام و موقعیت آن‌ها نسبت به جهت‌های جغرافیایی را در نظر می‌گیرد و می‌تواند شکل سایه را برای موقعیت‌های مختلف خورشید محاسبه کند. همچنین امکان مشاهده حرکت سایه در طول روز وجود دارد.

سایه بین ردیف‌های پنل؛ یکی از مهم‌ترین Near Shadingها

یکی از مهم‌ترین کاربردهای Near Shading در نیروگاه‌های زمینی، تحلیل سایه‌اندازی متقابل ردیف‌های پنل (Row-to-Row Shading)است.

فرض کنید ردیف‌های پنل بیش از حد به یکدیگر نزدیک باشند. در زمان‌هایی که ارتفاع خورشید پایین است، ردیف جلویی می‌تواند روی ردیف بعدی سایه بیندازد.

در این وضعیت، پارامترهای زیر اهمیت زیادی دارند:

زاویه شیب پنل، ارتفاع ردیف، فاصله Pitch بین ردیف‌ها، عرض ردیف، ارتفاع خورشید و آزیموت خورشید.

بنابراین انتخاب فاصله ردیف‌ها فقط یک مسئله عمرانی نیست؛ بلکه مستقیماً با تلفات سایه و تولید سالانه نیروگاه مرتبط است. PVsyst نیز برای مدل‌سازی Near Shading، هندسه واقعی میدان PV و فاصله و آرایش ردیف‌ها را در نظر می‌گیرد.

جمع‌بندی

سایه‌اندازی یکی از مهم‌ترین عوامل مؤثر بر عملکرد نیروگاه‌های فتوولتائیک است، اما اثر آن را نمی‌توان با یک رابطه ساده بین «مساحت سایه» و «درصد کاهش توان» توصیف کرد. تلفات واقعی به الگوی سایه، شدت تابش، ساختار سلول و ماژول، دیودهای بای‌پس، نحوه اتصال استرینگ‌ها و معماری MPPT وابسته است.

از سوی دیگر، محیط اطراف نیروگاه در طول عمر پروژه ثابت نیست. رشد پوشش گیاهی، ایجاد ساختمان‌ها و سازه‌های جدید و تجمع گردوغبار می‌توانند شرایط اولیه طراحی را تغییر دهند.

بهترین رویکرد برای کنترل این عوامل، ترکیب مطالعه دقیق سایت، مدل‌سازی سه‌بعدی سایه، طراحی مناسب ردیف‌ها و استرینگ‌ها، پایش عملکرد، مدیریت پوشش گیاهی و برنامه O&M متناسب با شرایط محلی است.

در نهایت، هدف از تحلیل سایه فقط جلوگیری از کاهش توان لحظه‌ای نیست؛ بلکه حفظ تولید سالانه، قابلیت اطمینان تجهیزات و عملکرد اقتصادی نیروگاه در طول عمر پروژه است.

سوالات متداول

آیا سایه روی بخش کوچکی از پنل می‌تواند باعث افت شدید تولید شود؟

بله، اما میزان افت به موقعیت و الگوی سایه و همچنین آرایش الکتریکی ماژول و استرینگ بستگی دارد. سایه جزئی می‌تواند علاوه بر کاهش تابش، تلفات عدم تطابق الکتریکی ایجاد کند؛ بنابراین میزان افت الزاماً با درصد سطح سایه برابر نیست.

Far Shading و Near Shading در PVsyst چه تفاوتی دارند؟

Far Shading بیشتر برای نمایش اثر کلی موانع دور بر خط افق و مسیر تابش استفاده می‌شود، در حالی که Near Shading برای موانع نزدیک و سایه‌های هندسی موضعی روی میدان PV به کار می‌رود و بر پایه مدل سه‌بعدی سایت محاسبه می‌شود.

آیا دیود بای‌پس تمام تلفات ناشی از سایه را از بین می‌برد؟

خیر. دیود بای‌پس با فراهم کردن مسیر جایگزین برای جریان در شرایط خاص، از بخش سایه‌دار محافظت می‌کند و بخشی از اثر سایه را کاهش می‌دهد، اما توان تولیدی بخش بای‌پس‌شده از دست می‌رود و تلفات به‌طور کامل حذف نمی‌شود.

آیا گردوغبار را باید نوعی سایه‌اندازی محسوب کرد؟

از نظر فنی بهتر است گردوغبار و آلودگی سطح پنل با عنوان Soiling بررسی شود. این پدیده با کاهش میزان تابش عبوری از سطح ماژول، تولید انرژی را کاهش می‌دهد و ممکن است در صورت توزیع غیریکنواخت، اثرات الکتریکی نیز ایجاد کند.

آیا رشد درختان و پوشش گیاهی می‌تواند بعد از احداث نیروگاه مشکل ایجاد کند؟

بله. ارتفاع و تراکم پوشش گیاهی ممکن است در طول زمان افزایش پیدا کند و مسیر تابش به بخشی از آرایه را مسدود کند. به همین دلیل، مدیریت پوشش گیاهی باید بخشی از برنامه O&M نیروگاه باشد.

آیا می‌توان سایه‌اندازی را قبل از ساخت نیروگاه پیش‌بینی کرد؟

بله. با تهیه مدل سه‌بعدی سایت و تعریف موانع و آرایه‌های PV می‌توان مسیر حرکت سایه را در ساعات و فصل‌های مختلف بررسی و تلفات مربوط به سایه را در شبیه‌سازی انرژی وارد کرد.

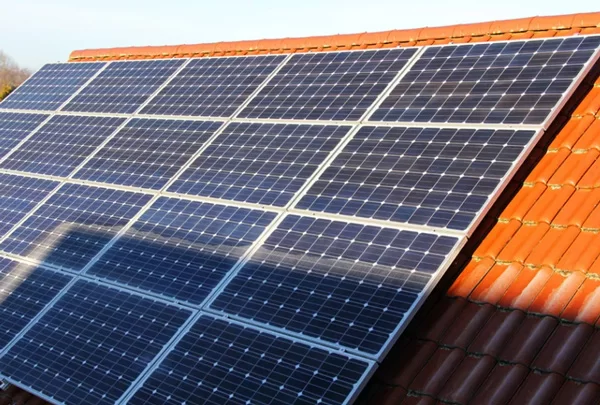

آیا Optimizer یا Microinverter مشکل سایه را به‌طور کامل حل می‌کند؟

خیر. این تجهیزات می‌توانند در برخی معماری‌ها بخشی از تلفات عدم تطابق را کاهش دهند، اما نمی‌توانند انرژی تابشی ازدست‌رفته در اثر سایه را جبران کنند. انتخاب آن‌ها باید بر اساس نوع سایه، معماری سیستم، هزینه و تحلیل فنی-اقتصادی انجام شود.

هر چند وقت یک‌بار باید پنل‌های نیروگاه شست‌وشو شوند؟

فاصله مناسب شست‌وشو عدد ثابتی برای تمام نیروگاه‌ها ندارد. نرخ تجمع آلودگی، میزان بارندگی، باد، رطوبت، نوع ذرات و هزینه شست‌وشو باید در تصمیم‌گیری لحاظ شوند. رویکرد مبتنی بر اندازه‌گیری نرخ Soiling یا آستانه اقتصادی تلفات می‌تواند از برنامه‌های کاملاً ثابت مؤثرتر باشد.
